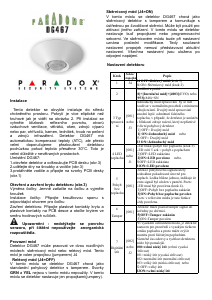

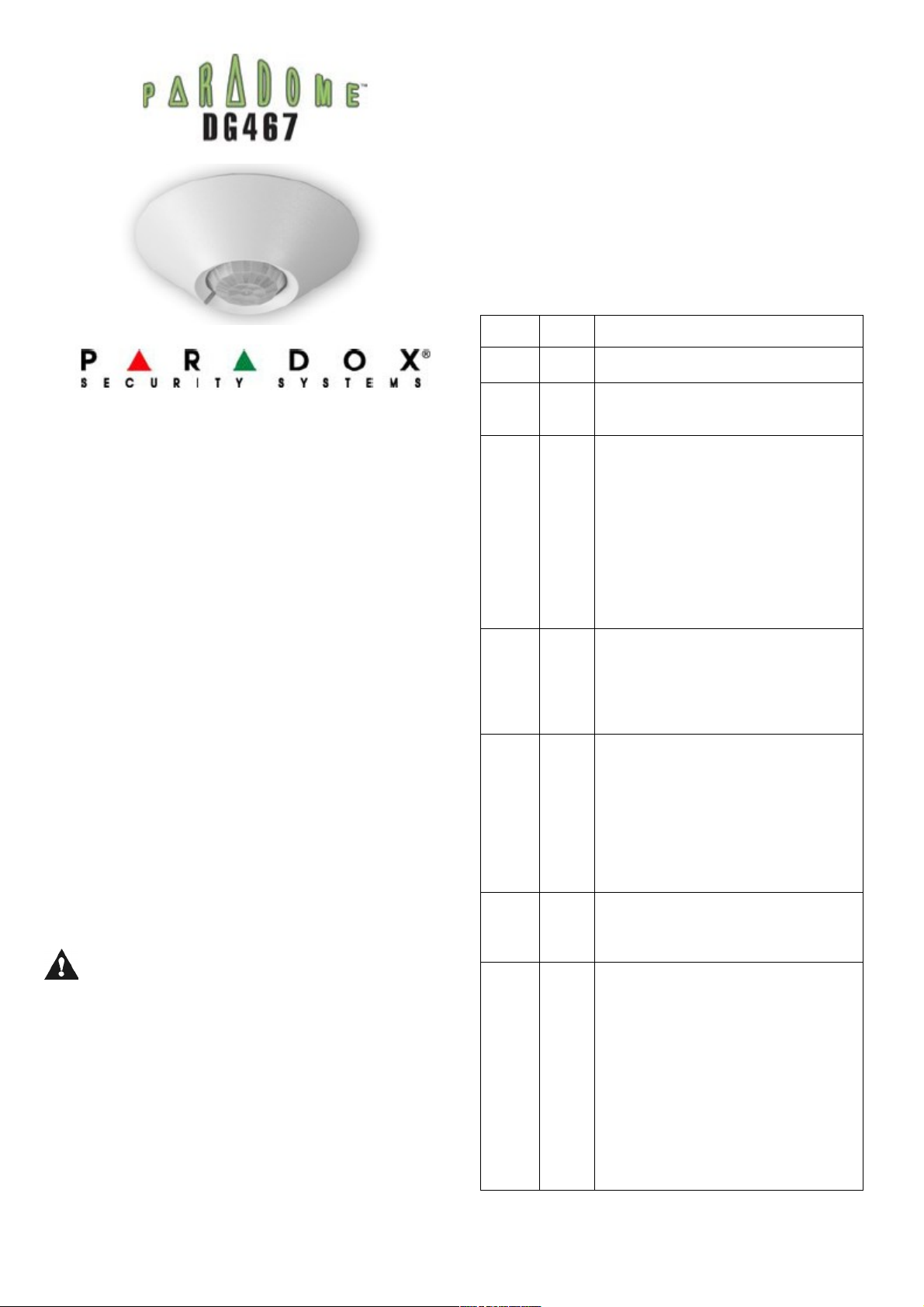

Instalace
Tento detektor se obvykle instaluje do středu
chráněného prostoru. Pokrytí je více eliptické než
kruhové jak je vidět na obrázku 2. Při instalaci se
vyhněte blízkosti: reflexního povrchu, otvorů
vzduchové ventilace, větráků, oken, zdrojů výparů
nebo par, ohřívačů, kamen, ledniček, troub na pečení
a zdrojů infrazáření. Detektor DG467 má
automatickou kompenzaci teploty (ATC), ale přesto
velmi doporučujeme přezkoušení detektoru
pochůzkou pokud teplota přesáhne 30°C. Toto je
velmi důležité v nevětraných prostorách.
Umístění DG467:
1.otevřete detektor a odšroubujte PCB desku (obr.3)
2.udělejte díry na šroubky a vodiče (obr.3)
3.protáhněte vodiče a připojte na svorky PCB desky
(obr.1)
Otevření a zavření krytu detektoru (obr.3)
Výměna čočky: Jemně zatlačte na čočku a vyjměte
kroužek
Instalace čočky: Připojte kroužkovou sponu s
odpovídající otvorem pro čočku
Zavření detektoru: Připojte plastové kontakty krytu a
plastové kontakty na PCB desce a otočte krytem ve
směru hodinových ručiček.
Upozornění : nedotýkejte se povrchu
senzoru, při čištění nepoužívejte anorganická
rozpouštědla.
Provozní mód
Detektor DG467 může pracovat ve dvou rozdílných
módech: sběrnicový mód nebo reléový mód. Tento
mód je volen propojkou (jumperem) J4
Reléový mód (J4=OFF)
V tomto módu se detektor DG467 chová jako
standardní pohybový detektor s tamperem. Svorky
GRN a YEL nejsou v tomto módu nepoužity. V tomto
módu se detektor nastavuje jen propojkami(jumpery).
Sběrnicový mód (J4=ON)
V tomto módu se detektor DG467 chová jako
sběrnicový detektor s tamperem a komunikuje s
ústřednou po 4vodičové sběrnici. Může být použit pro
aktivaci jiného zařízení. V tomto módu se detektor
nastavuje buď propojkami nebo programovacími
sekcemi. Ve sběrnicovém módu bude při nastavení
uznána poslední modifikace. Tedy současné
nastavení propojek nemusí představovat aktuální
nastavení. Všechna nastavení jsou uložena po
odpojení napájení.
Nastavení detektoru
Krok
Sekce/
propojka
Popis
1 J4
J4 OFF=Reléový mód (krok 3)
J4 ON=Sběrnicový mód (krok 2)
2
Zmáčkni a podrž
[0]+[Instalační mód]+[4003](EVO) nebo
[953](848)+SN
3 Typ
zpracová
ní
[001]
nebo
J3
Jednoduchý mód zpracování by se měl
používat v normálním prostředí s minimem
zdrojů rušení. Dvojitý mód zpracování
umožní lepší odmítnutí falešného
poplachu, v případě, že detektor je umístěn
v blízkosti zdroje rušení, který nepříznivě
ovlivní pohybový detektor
[1] OFF= Dvojitý mód
[1] ON=Jednoduchý mód nebo
J3 OFF= Dvojitý mód
J3 ON=Jednoduchý mód
4 LED
poplachu
[001]
nebo
J1
LED bliká=pohyb bez poplachu (krok 5)
LED svítí 5 sek = pohyb s poplachem
[2]OFF=LED zakázáno
[2]ON=LED povoleno nebo
J1OFF=LED zakázáno
J1ON=LED povoleno
5
Pohyb
bez
poplachu
[001]
Detekce pohybového signálu který
nedosáhne požadované úrovně pro
poplach. Ledka blikne jednou, indikuje že
tento signál byl uložen v paměti. Pozn:
LED musí být povolena (krok 4).
[3]OFF=Pohyb bez poplachu zakázán
[3]ON=Pohyb bez poplachu povolen
Pozn: v reléovém módu je tato funkce
vždy povolena.
6
Tamper
[001]
Detektor může posílat tamper signál do
ústředny po sběrnici.
[5]OFF=Tamper zakázán
[5]ON=Tamper povolen
7
Digitální
štít
[002]
nebo
J2
Při vysokém ochranném módu, je detektor
nastaven pro prostředí s vysokým rizikem
vzniku poplachu a proto může zvýšit
imunitu proti falešným poplachům.
Nicméně čas odezvy a rychlost detektoru
může být pomalejší.
000=velmi nízký štít (velmi vysoká
citlivost)
001=nízký štít (vysoká citlivost)
002=normální štít (normální citlivost)
003=velký štít (nízká citlivost) nebo
J2 OFF=velký štít
J2ON=velmi nízký štít
