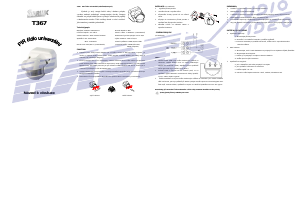

T367
Návod k obsluze
T367 PIR čidlo univerzální (nástěnné/stropní)
Výrobek je nový energii šetřící citlivý detektor pohybu,
vyroben moderní technologií s integrovanými obvody. Reaguje
okamžitě na pohyb lidské bytosti vyzařující infračervené paprsky
v detekovaném rozsahu. Čidlo rozlišuje denní a noční osvětlení.
Jeho instalace je snadná a jednoduchá.
Technický popis:
Napájení: 220V/AC-240V/50 Hz Rozsah detekce: 180°
Pracovní teplota: -20~+40°C Okolní světlo: 3-2000LUX (nastavitelné)
Vlhkost vzduchu: <93% relativní vlhkosti Detekovaná rychlost pohybu: 0.6~1.5m/s
Zpoždění: min: 10sec±3sec Výška instalace: 1.8m až 2,5m
Max: 7min±2min Vlastní spotřeba: 0.45W/ 0,1W v klidu
Dosah: 12m max(<24°C) (nastavitelné.) Jmenovitá zátěž: 1200W (žárovka)
300W (úsporka)
FUNCTION:
Detekční pole: šroký rozsah detekce jak ve směru nahoru a dolů tak vlevo a vpravo. Je
možno si upravit podle vašeho přání. Směr pohybu v oblasti detekce má velký vztah k
citlivosti (viz následující diagram)!
Přístroj rozlišuje den a noc automaticky: citlivost ST09 na okolní světlo může být upravena
podle Vašeho přání: když nastavíte na SUN (max), bude fungovat ve dne I v noci, kdy zvolíte
MOON (min), pak bude pracovat jen při okolmím světle menším než 3LUX. Pokud jde o
nastavení, podívejte se níže do kapitoly test.
Trvale zabudovaná časová smyčka. Omezuje nechtěné spouštění jež je iniciováno teprve po
zachycení druhého podnětu.
Nastavitelné časové zpoždění. Minimální čas je10sec±3sec. Maximální je 7min±2min.
Vyšší citlivost Nižší citlivost
INSTALACE: (viz obrázek)
Vypněte přívod proudu!
Uvolněte šroub a sejměte víčko.
Připevněte šrouby spodní díl na určené
misto.
Připojte do svorkovnice přívod proudu a
spotřebič dle připojeného obrázku..
Nasaďte sensor na základní desku a
zajistěte šroubkem.
SCHÉMA ZAPOJENÍ
(viz obrázek)
TEST:
Otočte knoflík TIME proti směru hodinových ručiček na
minimum. Otočte knoflík LUX ve směru hodinových
ručiček na maximum (SUN). Zapněte proud. Spotřebič
začne pracovat až po zahřátí (do 5-30sec).
Snímač bude v činnosti asi za 5-10sec poté, co se
spotřebič vypne Nebude-li zazanmenán žádný podnět,
vy za 7-13sec dojde k vypnutí.
Otočte knoflíkem LUX proti směru hodinových ruč
iče
k na minimum. Je li okolní osvětle
ní
větší než 3LUX, pak by spotřebič při detekci pohybu neměl sepnout. Pokud zakryjete otvor
čidla např. Tmavou látkou, spotřebič se zapne. Po ukončení podnětu zase za 5-15s vypne.
Poznámky: při testování čidla za denního světla vždy nastavte knoflík LUX do polohy
(SUN), jinak přístroj nebude pracovat!
POZNÁMKY
：
Instalaci smí provádět osoba s příslušnou kvalifikací
Neumisťujte na pohyblivé objekty.
V detekčním prostoru nesmí být pohyblivé předměty, které by mohly ovlivnit činnost.
Neinstalujte v blízkosti topných těles, klimatizace atd..
Pokud čidlo nepracuje, neotevírejte jej před odpojením el. proudu! Čidlo neopravujte.
Aby jste předešli neočekávaným škodám, připojujte vždy jen přes pojistku nebo jitič 6A.
POTÍŽE A JEJICH ŘEŠENÍ
Spotřebič nepracuje:
a. Zkontrolujte přívod proudu..
b. Rozsvěcí-li se indikační kontrolka, prověřte spotřebič.
c. Pokud se kontrolka po podnětu nerozsvítí, ověřte není-li sepnutí blokováno
okolním světlem.
Malá citlivost:
a. Zkontrolujte, není-li mezi detektorem a pohybujícím se objektem nějaká překážka.
b. Zkontrolujte okolní teplotu.
c. Ověřte, je-li pohybující se object v dosahu detekce.
d. Ověřte prosím výšku instalace..
Spotřebič se nevypíná:
a. je-li v detekčním poli stále pohybující se objekt.
b. je-li zpožd
ění n
astaveno na maximum.
c. Ověřte napětí v el. síti.
d. Pokud se mění teplota vzduchu v okolí, radiator, klimatizace atd.
