4
RQT7977
4

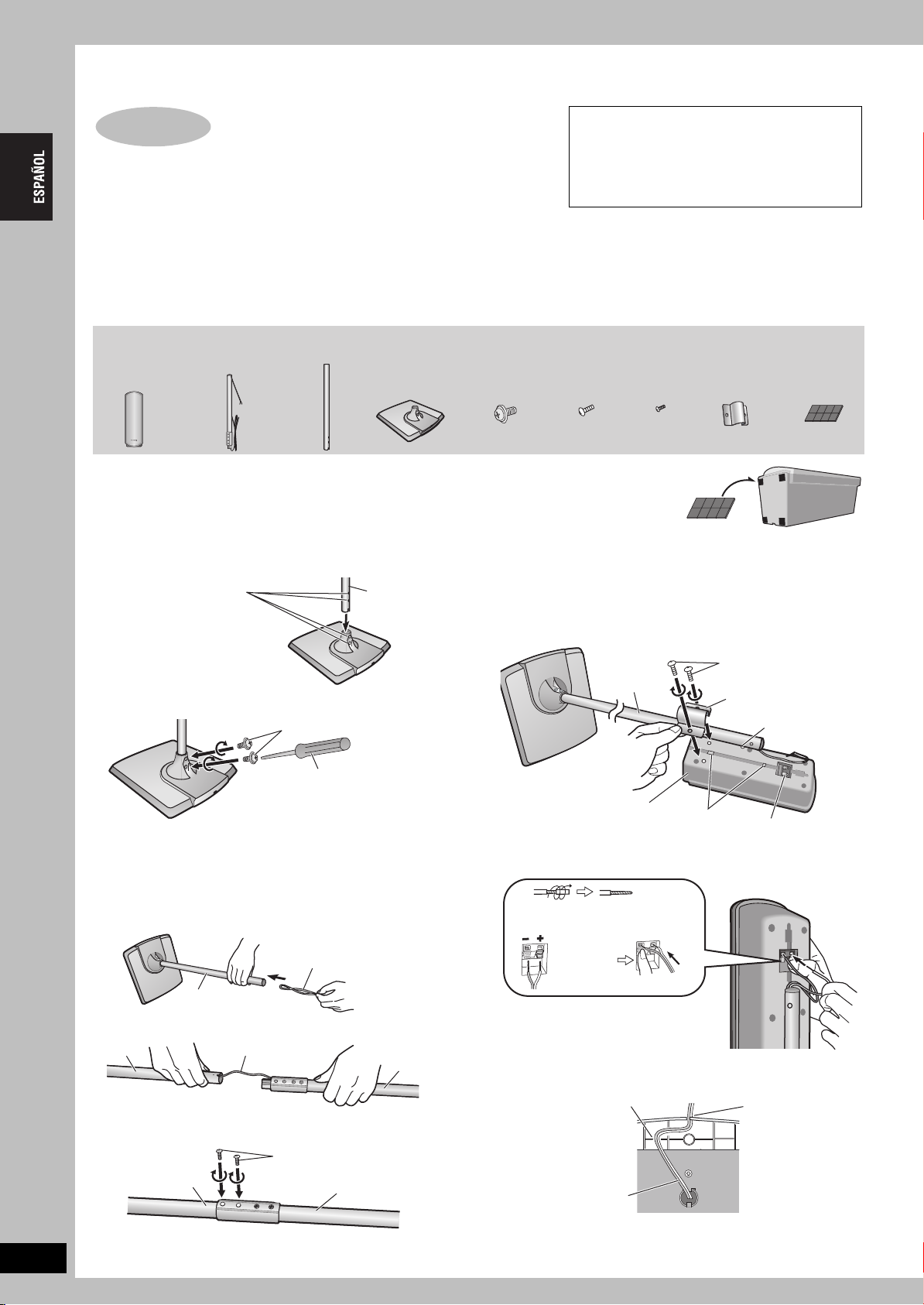

Instalación sencilla
Preparación
≥Para evitar dañarlos o arañarlos, póngalos sobre un paño suave para ensamblarlos encima de él.
≥Para el ensamblaje, utilice un destornillador de punta Phillips.
≥Asegúrese de tener todos los componentes indicados antes de empezar el ensamblaje, la instalación y la conexión.
≥No hay diferencias entre los altavoces y tubos derechos e izquierdos.
[HT535]
Se pueden utilizar los altavoces delanteros sin ensamblarlos con los soportes. En tal caso, coloque las
almohadillas de goma incluidas en la base de los altavoces. De este modo se evita que los altavoces se
muevan o se caigan debido a la vibración. Utilice 3 ó 4 almohadillas por altavoz.
1 Coloque los tubos en las bases.
1 Inserte el tubo B.
2 Asegure el tubo B en la base.
Asegúrese de que los tornillos estén firmemente apretados.
2 Ensamble los tubos.
1 Pase el cable del altavoz desde el tubo A por el tubo B y la
base.
Para hacer pasar más fácilmente el cable, doble suavemente el
cable por la mitad (sin plegarlo), pase la parte doblada por el
tubo y tire del resto del cable por la base.
2 Una el tubo A con el tubo B.
3 Asegure los tubos.
Asegúrese de que los tornillos estén firmemente apretados.
3 Coloque los tubos en los altavoces.
Encaje la cabeza del tornillo entre los 2 topes de la ranura del altavoz.
Asegúrese de que el tubo se fije bien recto apretando
gradualmente los tornillos derecho e izquierdo de forma alternativa
hasta que queden completamente apretados.
Para evitar que se produzca un cortocircuito, no tape los
terminales de conexión con el tubo.
4 Conecte los cables de los altavoces.
5 Asegure los cables de los altavoces en
las bases.
PASO1
Los soportes suministrados han sido
diseñados especialmente para colocarlos en
los altavoces delanteros Panasonic SB-FS535,
SB-FS840 o SB-FS930, o en los altavoces
surround SB-FS880. Úselos solamente como se
indica en estas instrucciones de instalación.
Ensamblaje de los altavoces
[HT535] [HT845] Altavoces delanteros
[HT885]
Altavoces delanteros y surround
2 altavoces
delanteros
2 bases
≥2ktubos A
(con cable)
≥2ktubos B
4 tubos
4 tornillos con
arandelas
4 tornillos
pequeños
4 tornillos
para
abrazaderas
2
abraza-
deras
Hoja de
almohadillas
de goma
Estos orificios deben
coincidir al insertar el tubo.
Base
Tubo B
Tornillos con arandelas
Destornillador de punta
Phillips
(no incluido)
Tornillos pequeños
Tubo A
Tubo B
Tornillos para
abrazaderas
Altavoz delantero
Terminales de conexión
Abrazadera
Tubo A
Topes
Cabeza de
tornillo
Parte trasera del altavoz
Quite el vinilo de los extremos
de los cables de los altavoces.
§
_: Blanco
`: Azul
¡Empuje!
§
Si los cables del altavoz no tienen la
cubierta de vinilo, conéctelas
directamente a los terminales.
Parte inferior de la base
2 Presione el cable
de altavoz contra
la base al
tenderlo entre
los salientes de
sujeción.
Cable
1 Meta el cable de
altavoz en la
ranura de la
cubierta de la
base en lo posible.
Ensamblaje de los altavoces
7977sp-p03-11.fm Page 4 Tuesday, April 26, 2005 9:49 PM
