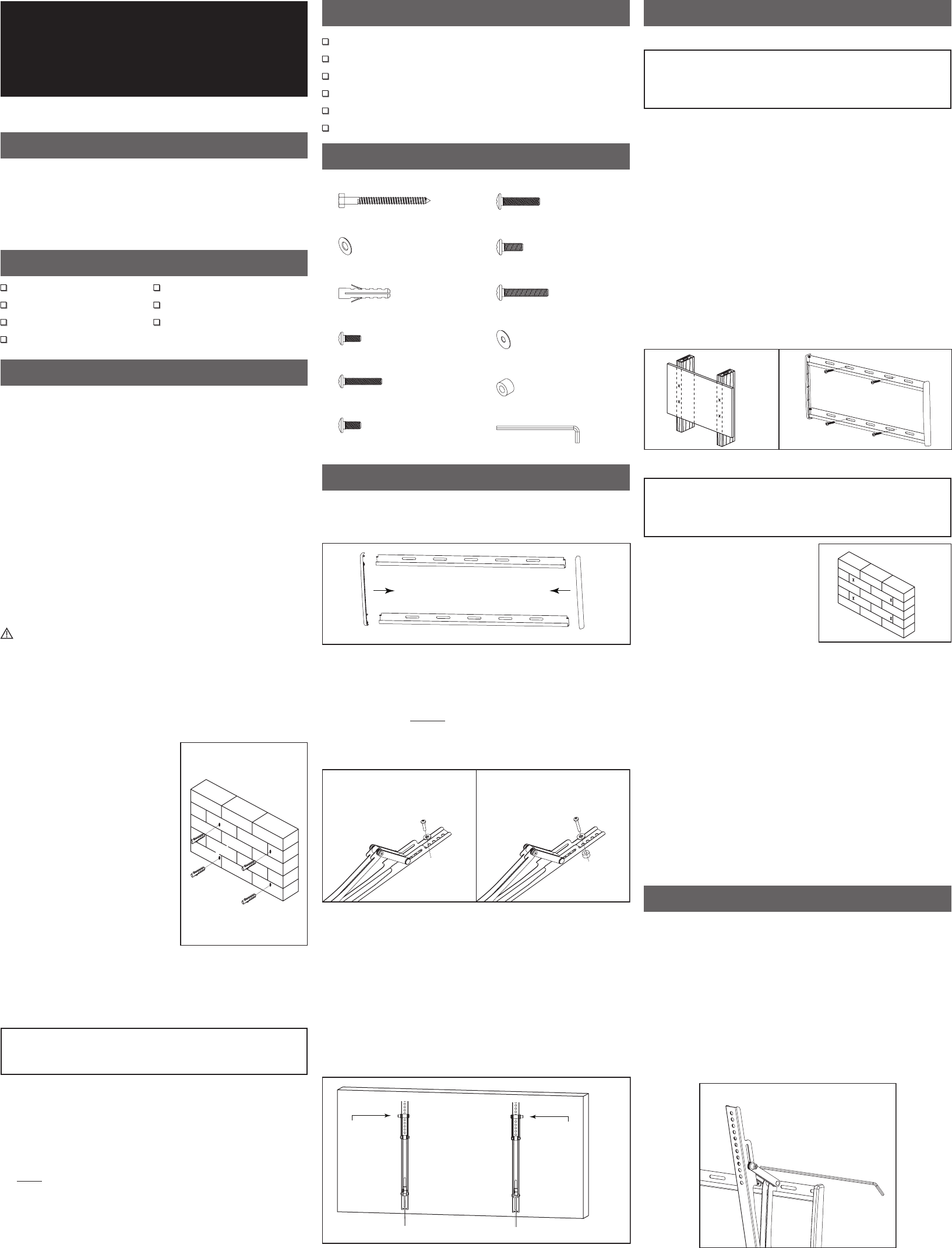

VÝKLOPNÝ DRŽÁK
NA STĚNU
PRO LCD, PLAZMOVÉ A LED DISPLEJE
NÁVOD K OBSLUZE
TECHNICKÉ PARAMETRY
Velikost displeje: 26” až 50”
Maximální zatížení: 60 kg
Montážní rozměr: Max. 600 mm x 400 mm
Náklon: 15° dolů
Tloušťka: 2,3 cm
OBSAH BALENÍ
Horní závěsná lišta (×1)
Spodní závěsná lišta (×1)
Levá plastová bočnice (×1)
Pravá plastová bočnice (×1)
Montážní závěs (×2)
Návod kpoužití (×1)
Sada upevňovacího
materiálu (×1)
VAROVÁNÍ
a Než začnete smontáží, přečtěte si tento návod. Pokud si
nejste jisti některou částí montáže, obraťte se na profesionální
instalační rmu. Nesprávná instalace může způsobit škodu
nebo zranění.
b Stěna nebo jiná nosná struktura musí být schopna unést
společnou hmotnost držáku adispleje, pokud nevyhovuje,
musí být zesílena.
c Před vrtáním do stěny se ujistěte, že neobsahuje potrubí,
vedení ani jiné nebezpečné struktury vmístě zavěšení.
d Musí být použit bezpečnostní závěs asprávné nářadí.
Neuposlechnutí může vést ke vzniku škody nebo zranění.
e K instalaci jsou nutné nejméně dvě osoby. Za žádných
okolností se nepokoušejte oinstalaci sami.
f Postupujte podle všech pokynů kdispleji, týkajících se jeho
větrání aumístění. Další informace naleznete vnávodu
kpříslušnému zobrazovači.
UPOZORNĚNÍ: Tento držák je určen pouze pro displeje do
hmotnosti 60 kg. Použití spřístrojem větší hmotnosti může
způsobit nestabilitu držáku azranění.
POŽADOVANÉ NÁŘADÍ
Křížový šroubovák
Klíč 13 mm
Vrtačka
Pro suché příčky vrták 6 mm avyhledávač výztuh
Pro betonové stěny vrták 10 mm do betonu
Vodováha
SADA UPEVŇOVACÍHO MATERIÁLU
(A) kotevní šroub M8 x 63 (x4)
(B) podložka kotevního šroubu (x4)
(C) hmoždinka do betonu (x4)
(D) šroub M4 x 12 (x4)
(E) šroub M4 x 20 (x4)
(F) šroub M6 x 12 (x4)
(G) šroub M6 x 30 (x4)
(H) šroub M8 x 12 (x4)
(I) šroub M8 x 30 (x4)
(J) podložka M6 (x4)
(K) distanční podložka (x8)
(L) dlouhý imbusový klíč (x1)
SESTAVENÍ
Sestavte rám závěsné lišty opatrným naklapnutím pravé alevé
plastové bočnice na horní aspodní lištu podle obrázku (viz Obr. 1). Na
žádnou část netlačte silou, může dojít kpoškození plastových dílů.
Obr. 1
INSTALACE
Část 1A – Montáž na suchou příčku (sádrokarton)
DŮLEŽITÉ! Zbezpečnostních důvodů musí být lehká příčka
vyztužena nejméně dvěma dřevěnými trámky ve vzdálenosti
nejméně 40 cm. Trámky musejí být schopné unést společnou
hmotnost držáku adispleje.
a Použijte vhodný vyhledávač trámů, kterým vyhledáte polohu
dvou sousedních trámků kinstalaci. Vyznačte si oba okraje
trámků pro přesné určení středu.
POZNÁMKA: Je nutné vyhledat přesný střed každého trámku,
aby nedošlo kprasknutí dřeva.
b Položte sestavený rám závěsné lišty na stěnu přes vyznačené
trámky. Ujistěte se, že je vodorovně.
c Zatímco druhá osoba drží rám ve zvolené poloze, vyznačte
si čtyři místa (po dvou na každém trámku) pro montáž (viz
Obr.2).
d Odstraňte rám avyvrtejte otvory 6 mm voznačených místech.
e Umístěte rám zpět na stěnu aupevněte jej pomocí přiložených
kotevních šroubů (A) apodložek (B) (viz Obr. 3). Tyto šrouby
nepřetáhněte ani neuvolňujte rám před utažením šroubů.
Zkontrolujte, zda zůstal rám ve vodorovné poloze ipo utažení
šroubů.
Obr. 2 Obr. 3
Část 1B – Montáž na stěnu (betonovou)
DŮLEŽITÉ! Zbezpečnostních důvodů musí být stěna schopná
unést společnou hmotnost držáku adispleje. Výrobce nepřijímá
žádnou odpovědnost za škody způsobené nedostatečnou
nosností stěn.
a Položte rám závěsné lišty
opět na stěnu do požadované
polohy. Ujistěte se, že je
vodorovně.
b Zatímco druhá osoba drží rám
ve zvolené poloze, vyznačte
si čtyři místa pro montáž (viz
Obr.4).
Obr. 4
Část 1B – Montáž na stěnu (pokračování)
c Odstraňte rám avyvrtejte otvory 10 mm voznačených
místech. Odstraňte všechen prach zotvorů.
d Vložte hmoždinky (C) do otvorů
tak, aby byly vrovině spovrchem
stěny (viz Obr. 5). Pokud je to
nutné, použijte kzatlačení
hmoždinek kladivo.
POZNÁMKA: Pokud je
betonová stěna pokryta omítkou
nebo sádrokartonem apod.,
hmoždinky musejí být zasunuty
zcela do otvorů tak, aby byly
vrovině sbetonem.
e Umístěte rám zpět
f na stěnu aupevněte jej pomocí
g přiložených kotevních šroubů (A)
apodložek (B) (viz Obr. 3). Tyto
šrouby nepřetáhněte ani neuvolňujte rám před utažením
šroubů. Zkontrolujte, zda zůstal rám ve vodorovné poloze ipo
utažení šroubů.
Část 2 – Nasazení montážních závěsů na displej
DŮLEŽITÉ! Této části instalace věnujte zvýšenou pozornost.
Nepokládejte displej obrazovkou dolů, hrozí poškrábání
povrchu obrazovky.
POZNÁMKA: Svýrobkem se dodává větší množství šroubů
různých průměrů adélek, které pokrývají široký rozsah modelů
displejů. Nebudou použity všechny součásti dodané sady.
Pokud vsadě nenaleznete potřebné šrouby, obraťte se pro další
informace na výrobce displeje.
a Podle návodu azadní části displeje vyberte šrouby vhodné
délky:
A Pokud je zadní kryt displeje plochý amontážní otvory leží
vrovině krytu, použijte kratší šrouby (D, F nebo H) ze sady.
B Pokud je zadní kryt displeje oblý nebo obsahuje výstupky
aprohlubně nebo jsou montážní otvory zahloubené,
použijte delší šrouby (E, G nebo I) apřípadně distanční
podložky (K).
Obr. 5
Část 2 – Nasazení montážních závěsů na displej (pokračování)
b Určete správný průměr šroubů opatrným vyzkoušením každé
velikosti (M4, M6 aM8) ze sady. Na šrouby netlačte – pokud
cítíte odpor, okamžitě zkoušku ukončete apoužijte menší
průměr.
Obr. 6
Displej se zaobleným nebo
nerovným zadním krytem.
Displej srovným zadním
krytem.
c Upevněte montážní závěsy na zadní část displeje pomocí
šroubů vybraných vkrocích 1 a2 (viz Obr. 6):
A Pokud používáte šrouby M4 nebo M6, použijte ipodložky
M6 (J). Šrouby M8 podložky nevyžadují.
B Pokud používáte delší šrouby na displej snerovným zadním
povrchem, budete patrně potřebovat idistanční podložky
(K). Podle potřeby použijte jednu nebo idvě podložky na
sobě. Podložky použijte, pokud je to nutné.
POZNÁMKA: Ujistěte se, že jsou montážní závěsy nasazeny
vyklápěcím mechanismem ven podle obrázku (viz Obr. 7).
Vyklápěni jinak nebude pracovat.
Obr. 7
Naklápěcí
mechanismus
Naklápěcí
mechanismus
Část 3 – Konečné sestavení
a Zkontrolujte, že jej vyklápěcí mechanismus dotažen. Můžete
jej upravovat pomocí dlouhého imbusového klíče (L) ze sady
upevňovacího materiálu.
Část 3 – Konečné sestavení (pokračování)
b S pomocí další osoby opatrně zvedněte displej anasaďte jej
do držáku. Nepouštějte jej dříve, dokud nejsou montážní
závěsy bezpečně zaháknuté za rám závěsné lišty.
c Zkontrolujte správnou činnost bezpečnostních zámků
jemným nadzvednutím displeje. Nemělo by být možné displej
nadzvednout zdržáku.
d Pokud potřebujete displej sejmout ze stěny, zatáhněte za
plastové pojistky na spodní straně montážních závěsů dolů
apak dopředu (směrem od stěny), bezpečnostní zámek
se uvolní. Spomocí další osoby opatrně zvedněte displej
asejměte jej zdržáku. Vraťte pojistky do původní polohy jejich
zatažením dolů azatlačením zpět dozadu.
OBSLUHA ANASTAVENÍ
a Pokud chcete změnit úhel displeje, přidržte displej jemně
na místě auvolněte mechanismus dlouhým imbusovým
klíčem (L) ze sady (viz Obr. 8). Změňte polohu displeje do
požadované amechanismus znovu utáhněte. Pokud je displej
vnevyklopené poloze, je nutné na něj jemně zatlačit, aby se
mohl pohybovat. Displej nepouštějte, dokud nejsou oba
mechanismy správně utažené.
b Pravidelně čistěte držák suchým hadrem. Pravidelně
kontrolujte šrouby astav všech částí, zda nedošlo kuvolnění
spojů nebo jinému poškození. Vpřípadě potřeby šrouby
utáhněte.
Obr. 8
0317-20100629
