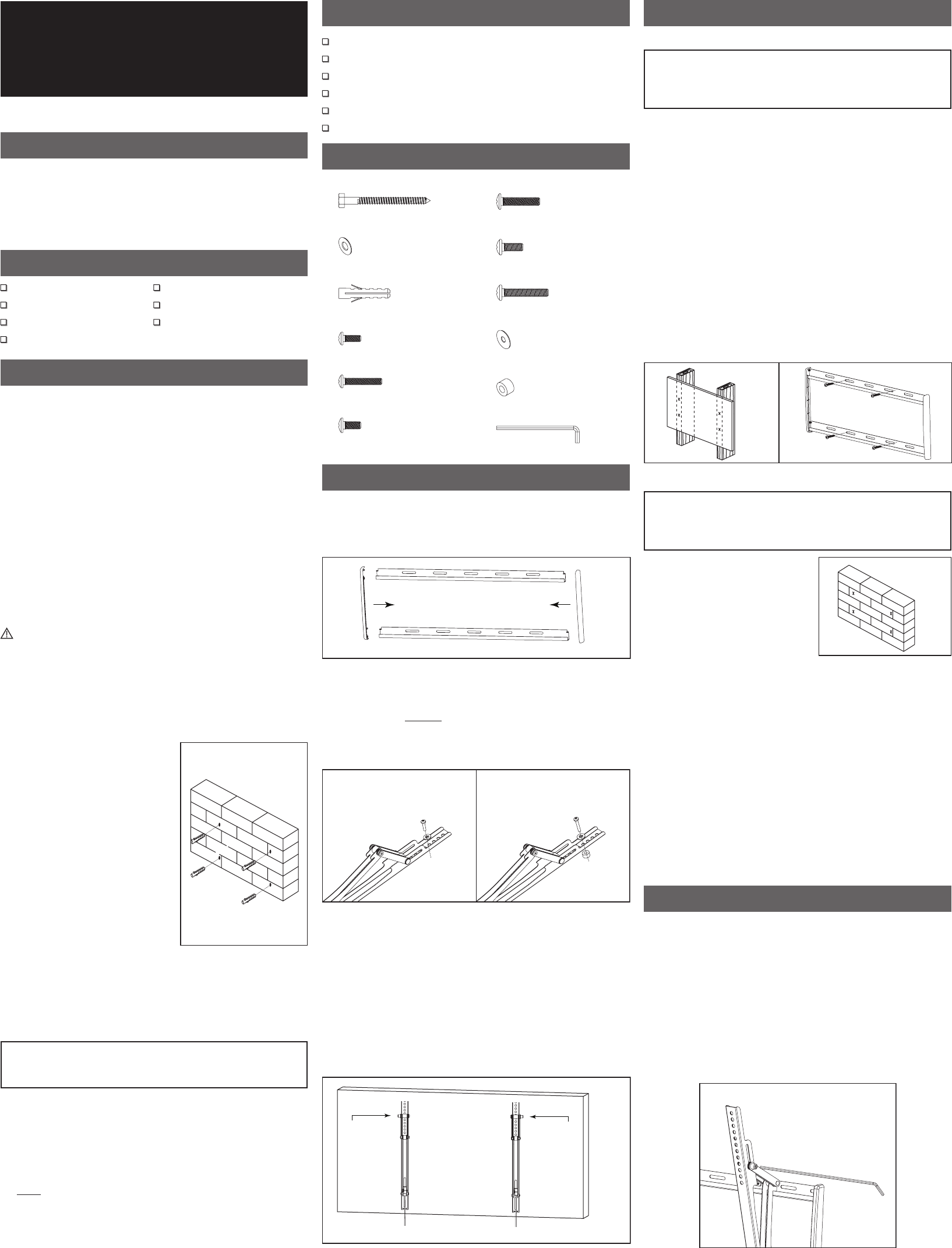

VÝKLOPNÝ DRŽIAK
NA STENU
PRE LCD, PLAZMOVÉ A LED DISPLEJE
NÁVOD NA OBSLUHU
TECHNICKÉ PARAMETRE
Veľkosť displeja: 26” až 50”
Maximálne zaťaženie: 60 kg
Montážny rozmer: Max. 600 mm x 400 mm
Sklon: 15° dole
Hrúbka: 2,3 cm
OBSAH BALENIA
Horná závesná lišta (×1)
Spodná závesná lišta (×1)
Ľavá plastová bočnica (×1)
Pravá plastová bočnica (×1)
Montážny záves (×2)
Návod na použitie (×1)
Súprava upevňovacieho
materiálu (×1)
VAROVANIA
a Skôr ako začnete smontážou, prečítajte si tento návod.
Ak si nie ste istí niektorou časťou montáže, obráťte sa na
profesionálnu inštalačnú rmu. Nesprávna inštalácia môže
spôsobiť škodu alebo zranenie.
b Stena alebo iná nosná štruktúra musí byť schopná uniesť
spoločnú hmotnosť držiaka adispleja, ak nevyhovuje, musí byť
zosilnená.
c Pred vŕtaním do steny sa uistite, že neobsahuje potrubie,
vedenie ani iné nebezpečné štruktúry vmieste zavesenia.
d Musí byť použitý bezpečnostný záves asprávne náradie.
Neposlúchnutie môže viesť kvzniku škody alebo zranenia.
e Pre inštaláciu sú nutné najmenej dve osoby. Za žiadnych
okolností sa nepokúšajte oinštaláciu sami.
f Postupujte podľa všetkých pokynov kdispleju, týkajúcich
sa jeho vetrania aumiestnenia. Ďalšie informácie nájdete
vnávode kpríslušnému zobrazovaču.
UPOZORNENIE: Tento držiak je určený iba pre displeje do
hmotnosti 60 kg. Použitie sprístrojom väčšej hmotnosti môže
spôsobiť nestabilitu držiaka azranenie.
POŽADOVANÉ NÁRADIE
Krížový skrutkovač
Kľúč 13 mm
Vŕtačka
Pre suché priečky vrták 6 mm avyhľadávač výstuh
Pre betónové steny vrták 10 mm do betónu
Vodováha
SÚPRAVA UPEVŇOVACIEHO MATERIÁLU
(A) kotviaca skrutka M8 x 63 (x4)
(B) podložka kotviacej skrutky (x4)
(C) príchytka do betónu (x4)
(D) skrutka M4 x 12 (x4)
(E) skrutka M4 x 20 (x4)
(F) skrutka M6 x 12 (x4)
(G) skrutka M6 x 30 (x4)
(H) skrutka M8 x 12 (x4)
(I) skrutka M8 x 30 (x4)
(J) podložka M6 (x4)
(K) dištančná podložka (x8)
(L) dlhý imbusový kľúč (x1)
ZOSTAVENIE
Zostavte rám závesnej lišty opatrným naklapnutím pravej aľavej
plastovej bočnice na hornú aspodnú lištu podľa obrázka (pozri
Obr.1). Na žiadnu časť netlačte silou, môže dôjsť kpoškodeniu
plastových dielov.
Obr.1
INŠTALÁCIA
Časť 1A – Montáž na suchú priečku (sadrokartón)
DÔLEŽITÉ! Zbezpečnostných dôvodov musí byť ľahká priečka
vystužená najmenej dvoma drevenými trámikmi vo vzdialenosti
najmenej 40 cm. Trámiky musia byť schopné uniesť spoločnú
hmotnosť držiaka adispleja.
a Použite vhodný vyhľadávač trámov, ktorým vyhľadáte polohu
dvoch susedných trámikov pre inštaláciu. Vyznačte si oba
okraje trámikov pre presné určenie stredu.
POZNÁMKA: Je nutné vyhľadať presný stred každého trámika,
aby nedošlo kprasknutiu dreva.
b Položte zostavený rám závesnej lišty na stenu cez vyznačené
trámiky. Uistite sa, že je vodorovne.
c Zatiaľ čo druhá osoba drží rám vo zvolenej polohe, vyznačte si
štyri miesta (po dvoch na každom trámiku) pre montáž (pozri
Obr.2).
d Odstráňte rám avyvŕtajte otvory 6 mm voznačených
miestach.
e Umiestnite rám späť na stenu aupevnite ho pomocou
priložených kotviacich skrutiek (A) apodložiek (B) (pozri
Obr.3). Tieto skrutky nepretiahnite ani neuvoľňujte rám
pred dotiahnutím skrutiek. Skontrolujte, či zostal rám vo
vodorovnej polohe aj po dotiahnutí skrutiek.
Obr.2 Obr.3
Časť 1B – Montáž na stenu (betónovú)
DÔLEŽITÉ! Zbezpečnostných dôvodov musí byť stena
schopná uniesť spoločnú hmotnosť držiaka adispleja.
Výrobca neprijíma žiadnu zodpovednosť za škody spôsobené
nedostatočnou nosnosťou stien.
a Položte rám závesnej lišty
opäť na stenu do požadovanej
polohy. Uistite sa, že je
vodorovne.
b Zatiaľ čo druhá osoba drží rám
vo zvolenej polohe, vyznačte si
štyri miesta pre montáž (pozri
Obr.4).
Obr.4
Časť 1B – Montáž na stenu (pokračovanie)
c Odstráňte rám avyvŕtajte otvory 10 mm voznačených
miestach. Odstráňte všetok prach zotvorov.
d Vložte príchytky (C) do otvorov
tak, aby boli vrovine spovrchom
steny (pozri Obr.5). Ak je to
nutné, použite na zatlačenie
príchytiek kladivo.
POZNÁMKA: Ak je betónová
stena pokrytá omietkou alebo
sadrokartónom apod., príchytky
musia byť zasunuté úplne do
otvorov tak, aby boli vrovine
sbetónom.
e Umiestnite rám späť
f na stenu aupevnite ho
pomocou
g priložených kotviacich skrutiek
(A) apodložiek (B) (pozri Obr.3). Tieto skrutky nepretiahnite
ani neuvoľňujte rám pred dotiahnutím skrutiek.
Skontrolujte, či zostal rám vo vodorovnej polohe aj po
dotiahnutí skrutiek.
Časť 2 – Nasadenie montážnych závesov na displej
DÔLEŽITÉ! Tejto časti inštalácie venujte zvýšenú pozornosť.
Neklaďte displej obrazovkou dole, hrozí poškrabanie povrchu
obrazovky.
POZNÁMKA: Svýrobkom sa dodáva väčšie množstvo skrutiek
rôznych priemerov adĺžok, ktoré pokrývajú široký rozsah modelov
displejov. Nebudú použité všetky súčasti dodanej súpravy. Ak
vsúprave nenájdete potrebné skrutky, obráťte sa ohľadom ďalších
informácií na výrobcu displeja.
a Podľa návodu azadnej časti displeja vyberte skrutky vhodnej
dĺžky:
A Ak je zadný kryt displeja plochý amontážne otvory ležia
vrovine krytu, použite kratšie skrutky (D, F alebo H) zo
súpravy.
B Ak je zadný kryt displeja oblý alebo obsahuje výstupky
apriehlbne alebo sú montážne otvory zahĺbené,
použite dlhšie skrutky (E, G alebo I) aprípadne dištančné
podložky(K).
Obr.5
Časť 2 – Nasadenie montážnych závesov na displej (pokračovanie)
b Určte správny priemer skrutiek opatrným vyskúšaním každej
veľkosti (M4, M6 aM8) zo súpravy. Na skrutky netlačte – ak
cítite odpor, okamžite skúšku ukončite apoužite menší
priemer.
Obr.6
Displej so zaobleným alebo
nerovným zadným krytom.
Displej srovným zadným
krytom.
c Upevnite montážne závesy na zadnú časť displeja pomocou
skrutiek vybraných vkrokoch 1 a2 (pozri Obr.6):
A Ak používate skrutky M4 alebo M6, použite aj podložky M6
(J). Skrutky M8 podložky nevyžadujú.
B Ak používate dlhšie skrutky na displej snerovným zadným
povrchom, budete zrejme potrebovať aj dištančné podložky
(K). Podľa potreby použite jednu alebo aj dve podložky na
seba. Podložky použite, ak je to nutné.
POZNÁMKA: Uistite sa, že sú montážne závesy nasadené
vyklápacím mechanizmom von podľa obrázka (pozri Obr.7).
Vyklápanie inak nebude pracovať.
Obr.7
Naklápací
mechanizmus
Naklápací
mechanizmus
Časť 3 – Konečné zostavenie
a Skontrolujte, že je vyklápací mechanizmus dotiahnutý. Môžete
ho upravovať pomocou dlhého imbusového kľúča (L) zo
súpravy upevňovacieho materiálu.
Časť 3 – Konečné zostavenie (pokračovanie)
b S pomocou ďalšej osoby opatrne zdvihnite displej anasaďte
ho do držiaka. Nepúšťajte ho skôr, pokým nie sú montážne
závesy bezpečne zahákované za rám závesnej lišty.
c Skontrolujte správnu činnosť bezpečnostných zámkov
jemným naddvihnutím displeja. Nemalo by byť možné displej
naddvihnúť zdržiaka.
d Ak potrebujete displej zložiť zo steny, zatiahnite za plastové
poistky na spodnej strane montážnych závesov dole apotom
dopredu (smerom od steny), bezpečnostný zámok sa uvoľní.
Spomocou ďalšej osoby opatrne zdvihnite displej azložte ho
zdržiaka. Vráťte poistky do pôvodnej polohy ich zatiahnutím
dole azatlačením späť dozadu.
OBSLUHA ANASTAVENIE
a Ak chcete zmeniť uhol displeja, pridržte displej jemne na
mieste auvoľnite mechanizmus dlhým imbusovým kľúčom
(L) zo súpravy (pozri Obr.8). Zmeňte polohu displeja do
požadovanej amechanizmus znovu dotiahnite. Ak je displej
vnevyklopenej polohe, je nutné naň jemne zatlačiť, aby sa
mohol pohybovať. Displej nepúšťajte, pokým nie sú oba
mechanizmy správne dotiahnuté.
b Pravidelne čistite držiak suchou handrou. Pravidelne
kontrolujte skrutky astav všetkých častí, či nedošlo kuvoľneniu
spojov alebo inému poškodeniu. Vprípade potreby skrutky
dotiahnite.
Obr.8
0317-20100629
