Manuál Whirlpool AKR 503 IX Odsavač par

Manuál

5019 318 33273

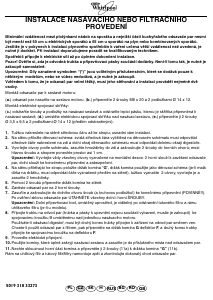

INSTALACE NASÁVACÍHO NEBO FILTRAČNÍHO

PROVEDENÍ

Minimální vzdálenost mezi plotýnkami nádob na sporáku a nejnižší částí kuchyňského odsavače par nesmí

být menší než 50 cm u elektrických sporáků a 65 cm u sporáků na plyn nebo kombinovaných sporáků.

Jestliže je v pokynech k instalaci plynového spotřebiče k vaření určena větší vzdálenost než uvedená, je

nutné ji dodržet. Při instalaci doporučujeme poradit se kvalifikovaným technikem.

Spotřebič připojte k elektrické síti až po úplném dokončení instalace.

Pozor! Ověřte si, zda je odvodná trubka a připevňovací pásky součástí dodávky. Není-li tomu tak, je nutné je

zakoupit samostatně.

Upozornění: Díly označené symbolem “(*)” jsou volitelným příslušenstvím, které se dodává pouze k

některým modelům, nebo se vůbec nedodává, a je nutné je zakoupit.

Vzhledem k tomu, že je odsavač par velmi těžký, musí jeho stěhování a instalaci provádět nejméně dvě

osoby.

Montáž odsavače par k sestavě motoru:

(a.) odsavač par nasuňte na sestavu motoru, (b.) připevněte 2 šrouby M6 x 20 a 2 podložkami Ø 14 x 12.

Montáž elektrické spojovací skříňky:

(c.) odstraňte šrouby a podložky na nasávací sestavě a odstraňte lepicí pásku, kterou je skříňka připevněná k

nasávací sestavě, (d.) umístěte elektrickou spojovací skříňku nad nasávací sestavu, (e.) připevněte ji 2 šrouby

Ø 3,5 x 9,5 a 2 podložkami Ø 14 x 12 (předtím odstraněnými).

1. Tužkou nakreslete na stěně středovou čáru až ke stropu; usnadní vám instalaci.

2. Na stěnu přiložte děrovací schéma: svislá středová čára vytištěná na děrovacím schématu musí odpovídat

středové čáře nakreslené na zdi a dolní okraj děrovacího schématu musí odpovídat dolnímu okraji digestoře.

3. Vyvrtejte otvory podle schématu, zasuňte hmoždinky do zdi a zašroubujte 2 šrouby do horních otvorů; mezi

hlavou šroubu a stropem ponechte prostor asi 1 cm.

Upozornění: Vyvrtejte vždy všechny otvory vyznačené na montážní desce: 2 horní slouží k zavěšení odsavače

par, dolní slouží ke konečnému připevnění a zabezpečení.

4. Na stěnu přiléhající ke stropu položte držák komína “G”, držák komína použijte jako děrovací schéma (je-li malá

dírka na držáku, musí odpovídat čáře vyznačené předtím na stěně), tužkou vyznačte 2 otvory, vyvrtejte je a

zasuňte 2 hmoždinky.

5. Pomocí 2 šroubů připevněte držák komína ke stěně.

6. Zavěste odsavač par na 2 horní šrouby.

7. Zasuňte a zašroubujte do dolního otvoru šroub (a kruhovou podložku!) ke konečnému připevnění (POVINNÉ!!).

Po ověření sklonu odsavače par UTÁHNĚTE všechny dolní i horní ŠROUBY.

Upozornění: Dolní připevňovací bod, umístěný uprostřed, je viditelný po odstranění tukového filtru a rámu

uhlíkového filtru (je-li u modelu).

8. Připojte trubku na odvod par (trubka a pásky k upevnění nejsou součástí vybavení, musíte je zakoupit) ke

spojovacímu kroužku B umístěnému nad jednotkou nasávacího motoru.

Používáte-li odsávací digestoř, musí být druhý konec trubky připojen k zařízení na odvod par směrem ven.

Chcete-li použít odsavač par s filtrem, pak připevněte na držák komína G deflektor F, a druhý konec trubky

připojte ke spojovacímu kroužku na deflektoru F.

9. Proveďte elektrické připojení.

10. Použijte komíny, které úplně zakryjí nasávací sestavu a zasuňte je do příslušného místa nad odsavačem par.

11. Nechte sklouznout horní část komína a připevněte ji 2 šrouby (11a) k držáku komína “G” (11b).

Rám na uhlíkový filtr a tukový filtr/filtry namontuje zpět a zkontrolujte dokonalý chod odsavače par.
