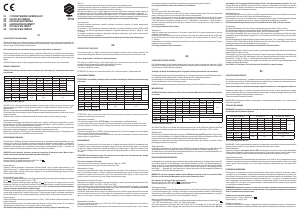

CYFROWY MIERNIK UNIWERSALNY

DIGITAL MULTIMETER

DIGITALES MULTIMETER

ЦИФРОВОЙ МУЛЬТИМЕТР

DIGITÁLNÍ MULTIMETR

DIGITÁLIS MULTIMÉTER

PL

EN

DE

RU

CZ

HU

PL

EN

DE

RU

CHARAKTERYSTYKA PRZYRZĄDU

Miernik wielofunkcyjny jest cyfrowym przyrządem pomiarowym przeznaczonym do wykonywania pomiarów róż-

nych wielkości elektrycznych. Miernik przeznaczony jest dla amatorskiego, nieprofesjonalnego zastosowania, nie

może być użyty do pracy zarobkowej lub rzemiosła.

Przed rozpoczęciem pracy miernikiem należy przeczytać całą instrukcję i zachować ją.

Miernik posiada obudowę z tworzywa sztucznego, wyświetlacz ciekłokrystaliczny, przełącznik zakresów pomiaro-

wych. W obudowie zainstalowane są trzy gniazda pomiarowe oraz gniazdo do sprawdzania tranzystorów. Miernik

wyposażony jest w dwa przewody pomiarowe zakończone wtykami. Miernik sprzedawany jest bez baterii zasi-

lającej.

UWAGA! Oferowany miernik nie jest przyrządem pomiarowym w rozumieniu ustawy „Prawo o pomiarach”

ZAKRESY POMIAROWE

UWAGA! Zabronione jest mierzenie wartości elektrycznych przekraczających maksymalny zakres pomia-

rowy miernika.

Napięcie stałePrąd stały Rezystancja

Zakres Ziarno Dokładność Zakres Ziarno Dokładność Zakres Ziarno Dokładność

200 mV 0,1 mV ±0,5% 200 μA 0,1 μA ±1% 200 Ω 0,1 Ω

±1%

2000 mV 1 mV ±0,5% 2000 μA1 μA ±1% 2000 Ω 1 Ω

20 V 10 mV ±0,5% 20 mA 10 μA ±1% 20 kΩ 10 Ω

200 V 100 mV ±0,5% 200 mA 100 μA ±1,5% 200 kΩ 100 Ω

500 V 1 V ±0,8% 5 A 10 mA ±2% 2000 kΩ 1 kΩ

Napięcie przemienne Kontrola tranzystorów Kontrola diod

Zakres Ziarno Dokładność I

B

U

CE

Rozdzielczość

200 V 100 mV ±1,2%

10 μA 2,8 V 1mV

500 V 1 V ±1,2%

EKSPLOATACJA MULTIMETRU

UWAGA! W celu ochrony przed niebezpieczeństwem porażenia prądem elektrycznym przed otworzeniem obu-

dowy przyrządu należy odłączyć od niego przewody pomiarowe. Przełącznik zakresów ustawić w pozycji „OFF”

Wymiana baterii

Multimetr wymaga zasilania przez baterię 9V typu 6F22. Zaleca się stosowanie baterii alkalicznych.

W celu zamontowania baterii należy otworzyć obudowę przyrządu odkręcając dwa wkręty umieszczone na spod-

niej stronie miernika.

Podłączyć baterię zgodnie z oznakowaniem zacisków, zamknąć obudowę i zakręcić wkręty mocujące.

Wymiana bezpiecznika

W przyrządzie zastosowano dwa bezpieczniki aparaturowe o szybkiej charakterystyce. Bezpiecznik o parame-

trach elektrycznych 0,5A/250V jest zamontowany w stykach pozwalających, w razie uszkodzenia, wymienić bez-

piecznik na nowy o identycznych parametrach elektrycznych.

W tym celu należy otworzyć obudowę miernika, postępując jak w przypadku wymiany baterii i zachowując zasady

bezpieczeństwa wymienić bezpiecznik, uprzednio odłączajać baterię zasilającą miernik.

Bezpiecznik o parametrach 5A/250V jest na stał

e wlutowny w płytkę drukowaną przyrządu. W przypadku uszko-

dzenia, wymianę należy zlecić wykwalifi kowanemu personelowi.

WYKONYWANIE POMIARÓW

W zależności od aktualnego położenia przełącznika zakresów na wyświetlaczu zostaną wyświetlone trzy cyfry

znaczące, oraz napis HV w przypadku pomiarów na najwyższych zakresach napięcia stałego i przemiennego.

W przypadku, gdy zachodzi potrzeba wymiany baterii multimetr informuje o tym wyświetlając symbol baterii na

wyświetlaczu. W przypadku, gdy na wyświetlaczu przed mierzona wartością pojawi się znak „-” oznacza to, że

mierzona wartości ma odwrotną polaryzację w stosunku do podłączenia miernika.

UWAGA! Nie wolno dopuścić, aby zakres pomiarowy był mniejszy niż mierzona wartość. Może to dopro-

wadzić do zniszczenia miernika oraz porażenia prądem elektrycznym.

Prawidłowe podłączenie przewodów to:

Przewód czerwony do gniazda oznaczonego „VΩmA” lub „5A

”

Przewód czarny do gniazda oznaczonego „COM”

Pomiary napięcia

Podłączyć przewody pomiarowe. Przełącznikiem zakresów ustawić w pozycji pomiaru napięcia stałego (V-) lub

napięcia zmiennego (V~). Wybrać maksymalny zakres pomiarowy, przewody pomiarowe dołączyć równolegle do

obwodu elektrycznego i odczytać wynik pomiaru napięcia. W celu uzyskania dokładniejszych wyników pomiaru

można zmienić zakres pomiarowy.

Pomiar natężenia prądu stałego

W zależności od spodziewanej wartości mierzonego natężenia prądu przewody pomiarowe podłączamy do gniaz-

da „5A

” i „COM” lub do gniazda „VΩmA” i „COM”.

Maksymalne natężenie mierzonego prądu w gnieździe „5A

” może wynosić 5 A i długość pomiaru nie może

przekraczać 10 sekund, przy czym należy zachować 15 minuto odstępy czasowe, pomiędzy kolejnymi pomiarami.

Gniazdo „VΩmA” może być obciążone maksymalnym prądem 200mA. Jest zabronione przekraczanie maksy-

malnych dla danego gniazda wartości prądów i napięć.

Przewody pomiarowe należy włączyć szeregowo do badanego obwodu elektrycznego, wybrać zakres i rodzaj mie-

rzonego prądu przełącznikiem i odczytać wynik pomiaru. Trzeba rozpocząć pomiary od wybrania maksymalnego

zakresu pomiarowego. W celu uzyskania dokładniejszych wyników pomiaru można zmienić zakres pomiarowy.

Pomiar rezystancji

Podłączyć przewody pomiarowe do gniazd oznaczonych „VΩmA” i „COM” przełącznik zakresów ustawić w pozycji

pomiaru rezystancji.

Końcówki pomiarowe przyłożyć do zacisków mierzonego elementu i odczytać wynik pomiaru. W celu uzyskania

dokładniejszych wyników pomiaru w razie potrzeby zmienić zakres pomiarowy.

Jest absolutnie zabroniony pomiar rezystancji elementów, przez które przepływa prąd elektryczny.

Test diod

Przełącznik zakresów pomiarowych ustawić w położeniu oznaczonym symbolem diody.

Przewody pomiarowe przyłączone do miernika jak do pomiaru rezystancji. Końcówki pomiarowe przykładamy do

wyprowadzeń diody w kierunku przewodzenia i w kierunku zaporowym.

Jeśli dioda jest sprawna, przy diodzie podłączonej w kierunku przepustowym odczytamy spadek napięcia na

tej diodzie wyrażony w mV. W przypadku podłączenia w kierunku zaporowym na wyświetlaczu zobaczymy „1”.

W przypadku uszkodzenia złącza diody pomiar wykaże wartość „0” niezależnie od kierunku przyłączenia diody.

Diody sprawne cechuje mała rezystancja w kierunku przewodzenia oraz duża rezystancją w kierunku zaporowym.

Jest absolutnie zabronione testowanie diod, podłączonych do źródła prądu elektrycznego.

Test tranzystorów

Przełącznik zakresów pomiarowych ustawić w położeniu oznaczonym symbolem h

FE

(pomiar współczynnika

wzmocnienia tranzystora).

W zależności od typu posiadanego tranzystora podłączamy do gniazda podstawki oznaczonej PNP lub NPN

dbając o to, aby umieścić wyprowadzenia tranzystora w miejscach oznaczonych literami E - emiter, B - baza,

C - kolektor.

W przypadku sprawnego tranzystora i właściwego podłączenia odczytujemy wynik pomiaru współczynnika

wzmocnienia pokazany na wyświetlaczu.

Jest absolutnie zabronione testowanie tranzystorów, podłączonych do źródła prądu elektrycznego.

PROPERTIES OF THE DEVICE

The all-purpose meter is a digital measurement device designed to measure various electrical quantities. The

meter has been designed for amateur, non-professional purposes and must not be used for paid jobs or craft.

Before using the meter, read the whole manual and keep it.

The meter has a plastic housing, a liquid crystal display and a measurement range selector. The housing is

equipped with three measurement sockets and a transistor test socket.

The meter is equipped with measurement cables with plugs.

The meter is sold without a battery.

ATTENTION! The meter is not a measurement device as it is construed within the „Measurement Law”

MEASUREMENT RANGES

ATTENTION! It is prohibited to measure electrical quantities exceeding the maximum measurement range

of the meter.

Direct voltage Direct current Resistance

Range Grain Precision Range Grain Precision Range Grain Precision

200 mV 0,1 mV ±0,5% 200 μA 0,1 μA ±1% 200 Ω 0,1 Ω

±1%

2000 mV 1 mV ±0,5% 2000 μA1 μA ±1% 2000 Ω 1 Ω

20 V 10 mV ±0,5% 20 mA 10 μA ±1% 20 k Ω 10 Ω

200 V 100 mV ±0,5% 200 mA 100 μA ±1,5% 200 k Ω 100 Ω

500 V 1 V ±0,8% 5 A 10 mA ±2% 2000 k Ω 1 k Ω

Alternating voltage Transistor test Diode test

Range Grain Precision I

B

U

CE

Resolution

200 V 100 mV ±1,2%

10 μA 2,8 V 1mV

500 V 1 V ±1,2%

OPERATION OF THE MULTIMETER

ATTENTION! In order to protect from electric shock before the housing of the device is opened, disconnect the

measurement cables and turn the meter off .

Replacement of the battery

The multimeter is powered with a 9V 6F22 battery. It is recommended to use alkaline batteries.

In order to install a battery, open the housing of the device removing the two screws at the bottom of the meter.

Connect the battery in accordance with the marking of the terminals, close the housing and replace the screws.

Replacement of the fuse

The device is equipped with a 0,2A/250V quick-break equipment fuse. If the fuse is damaged, it must be replaced

with a new one of the same electrical parameters.

To do so, open the housing of the meter and proceed as in the case of replacement of the battery, observing the

safety principles, to replace the fuse.

MEASUREMENTS

Depending on the actual position of the range switch in the display three signifi cant digits will be displayed and a

HV symbol in case of measurements in the highest ranges of the direct and alternating voltage. If it is necessary

to replace the battery the multimeter indicates this displaying the battery symbol. If before the measured value

the “-” symbol is displayed then the measured value has an opposite polarization in relation to the connection of

the meter.

ATTENTION! The measurement range of the meter must not be lower than the measured value. It might

damage the meter and cause an electric shock.

The correct connection of the leads:

The red lead must be connected to the socket marked as „VΩmA” or „10ADC”

The black lead must be connected to the socket marked as „COM”

Measurements of voltage

Connect the measurement cables. Switch the range selector to the position of the measurement of the direct volt-

age (V-) or alternating voltage (V~). Select the maximum measurement range, connect the measurement cables

in parallel to the electric circuit and read the result of the measurements of the voltage. In order to ensure more

precise results of the measurement you may change the measurement range.

Measurement of intensity of the current

Depending on the expected value of the measured intensity of the current connect the measurement cables to the

socket marked as „10ADC” and „COM” or „VΩmA” and „COM”.

Maximum intensity of the current measured through the „10ADC” socket may amount to 10A and it is not protected

with any fuse. The maximum power-carrying capacity of the „VΩmA” socket is 200mA. The maximum current and

voltage values of the sockets must not be exceeded.

Connect the measurement cables in series to the tested electric circuit, select the range and kind of the current and

read the result of the measurement. The fi rst stage of the measurements is to select the maximum measurement

range. In order to ensure more precise results of the measurement you may change the measurement range.

Measurements of resistance

Connect the measurement cables to the „VΩmA” and „COM” sockets; switch the range selector in the position of

the measurement of resistance.

Place the measurements leads at the terminals of the measured element and read the result. In order to ensure

more precise results of the measurement the measurement range may be changed if required.

It is strictly prohibited to measure the resistance of live elements.

Diode test

Switch the range selector to the diode symbol.

The test leads are connected to the meter as in the case of resistance measurements. Place the measurement

leads to the diode terminals in the conduction direction and the reverse direction.

If the diode is functioning correctly, then at the diode connected in the forward direction we will read the voltage

drop for this diode expressed in mV. In case the diode is connected in the reverse direction the display will read „1”.

If the diode terminal is damaged the display will read „0” independently of the direction in which the diode is

connected. Correctly functioning diodes show a low resistance in the forward direction and a high resistance in

the reverse direction.

It is strictly prohibited to test live diodes.

Transistor test

Switch the measurement range selector to the position marked with the h

FE

symbol (measurement of the gain

coeffi cient of the transistor).

Depending on the type of transistor it must be connected to the socket of the base marked as PNP or NPN, mak-

ing sure the terminals of the transistor are placed in accordance with the letter indications: E - emitter, B - base,

C - collector.

If the transistor is functioning properly and the connection is correct, the result of the measurement of the gain

coeffi cient is read in the display.

It is strictly prohibited to test live transistors.

CHARAKTERYSTIK DES GERÄTES

Das Vielfachmessgerät ist ein digitales Messinstrument, das zum Messen verschiedener elektrischer Größen

bestimmt ist. Das Messgerät ist für die amateurhafte sowie unprofessionelle Anwendung und nicht für den gewerb-

lichen Gebrauch und das Handwerk vorgesehen.

Vor Beginn der Arbeit mit dem Messgerät ist die gesamte Anleitung durchzulesen und einzuhalten!

Das Messgerät besteht aus einem Kunststoff gehäuse, einer Flüssigkristallanzeige und einem Messbereichsschal-

ter. Im Gehäuse sind drei Messbuchsen sowie eine Buchse für die Transistorprüfung installiert.

Das Messgerät ist mit zwei Messleitungen mit Steckern am Ende ausgerüstet.

Es wird ohne Batterie für die Stromversorgung verkauft.

HINWEIS! Das angebotene Messgerät ist kein Messinstrument im Sinne des Gesetzes „Recht auf Messungen”.

MESSBEREICHE:

ACHTUNG! Das Messen elektrischer Größen, die den maximalen Messbereich des Gerätes überschreiten,

ist verboten.

Gleichspannung Gleichstrom Widerstand

Bereich Körnung Genauigkeit Bereich Körnung Genauigkeit Bereich Körnung Genauigkeit

200 mV 0,1 mV ±0,5% 200 μA 0,1 μA ±1% 200 Ω 0,1 Ω

±1%

2000 mV 1 mV ±0,5% 2000 μA1 μA ±1% 2000 Ω 1 Ω

20 V 10 mV ±0,5% 20 mA 10 μA ±1% 20 k Ω 10 Ω

200 V 100 mV ±0,5% 200 mA 100 μA ±1,5% 200 k Ω 100 Ω

500 V 1 V ±0,8% 5 A 10 mA ±2% 2000 k Ω 1 k Ω

Wechselspannung Kontrolle der Transistoren Kontrolle der Dioden

Bereich Körnung Genauigkeit I

B

U

CE

Aufl ösung

200 V 100 mV ±1,2%

10 μA 2,8 V 1mV

500 V 1 V ±1,2%

NUTZUNG DES MULTIMETERS

ACHTUNG! Zum Schutz vor der Gefahr eines Stromschlags muss man vor dem Öff nen des Gehäuses das Mess-

instrument von den Messleitungen trennen. Der Messbereichsschalter ist auf die Position „OFF” zu stellen.

Batteriewechsel

Das Multimeter erfordert die Stromversorgung durch eine Batterie 9V vom Typ 6F22. Empfohlen wird die Anwen-

dung von alkalischen Batterien. Zur Montage der Batterie muss man das Gehäuse des Messgerätes öff nen, wobei

die zwei an der unteren Seite des Gerätes angebrachten Schrauben abzuschrauben sind.

Die Batterie ist entsprechend der Klemmenkennzeichnung anzuschließen, das Gehäuse zu schließen und die

Befestigungsschrauben einzuschrauben.

Sicherungswechsel

Im Messinstrument wurde eine Gerätesicherung 0,2A/250V mit schneller Charakteristik verwendet. Bei einer Be-

schädigung ist diese Sicherung gegen eine neue mit identischen elektrischen Parametern auszutauschen.

Zu diesem Zweck muss man das Gehäuse des Messgerätes öff nen und genauso wie beim Batteriewechsel ver-

fahren sowie die Sicherheitsvorschriften einhalten.

DURCHFÜHRUNG DER MESSUNGEN

In Abhängigkeit von der aktuellen Lage des Messbereichsschalters werden auf der Anzeige drei bedeutende Zif-

fern sowie die Aufschrift HV bei Messungen in den höchsten Bereichen der Gleich- und Wechselspannung an-

gezeigt. In dem Fall, wenn die Notwendigkeit für einen Batteriewechsel besteht, informiert das Multimeter darüber,

in dem auf der Anzeige das Symbol einer Batterie erscheint. Wenn auf der Anzeige vor dem gemessenen Wert

das Zeichen „ – „ angezeigt wird, dann bedeutet dies, dass der gemessene Wert eine umgekehrte Polarisierung

im Verhältnis zum Anschluss des Messgerätes hat.

HINWEIS! Es darf nicht zugelassen werden, dass der Messbereich kleiner ist als der zu messende Wert.

Dies kann zur Zerstörung des Messgerätes oder zu einem Stromschlag führen.

Die Leitungen sind wie folgt richtig angeschlossen:

Rote Leitung an die mit „VΩmA” oder „5A

” gekennzeichnete Buchse

Schwarze Leitung an die mit „COM” gekennzeichnete Buchse

Spannungsmessungen

Anschließen der Messleitungen. Den Messbereichsschalter auf die Position für die Messung der Gleichspannung

(V-) oder Wechselspannung (V~) einstellen und danach den maximalen Messbereich wählen. Die Messleitungen

sind parallel an den Stromkreis anzuschließen und das Ergebnis der Spannungsmessung abzulesen. Um genau-

ere Messergebnisse zu erreichen, kann man den Messbereich verändern.

Messung der Gleichstromstärke

In Abhängigkeit von dem zu erwartenden Wert der Stromstärke werden die Messleitungen an die Buchsen „5A

” und „COM” oder an die Buchsen „VΩmA” und „COM” angeschlossen.

Die maximal gemessenen Stromstärke darf in der Buchse „5A DC” 5A betragen und ist mit keiner Sicherung

abgesichert. Die Buchse „VΩmA” dagegen darf maximal mit einem Strom von 200mA belastet werden. Die Über-

schreitung der für eine gegebene Buchse maximalen Strom- und Spannungswerte ist verboten. Die Mess-

leitungen sind in den zu prüfenden Stromkreis in Reihe zu schalten, der Messbereich und die Art des zu messen-

den Stroms mit dem Schalter auszuwählen und das Messergebnis abzulesen. Um genauere Messergebnisse zu

erreichen, kann man den Messbereich verändern.

Widerstandsmessung

Die Messleitungen sind an die mit „VΩmA” und „COM” gekennzeichneten Buchsen anzuschließen und den Mess-

bereichsschalter stellt man auf die Position der Widerstandsmessung ein.

Die Messspitzen muss man an die Klemmen des zu messenden Elements legen und das Messergebnis ablesen.

Um genauere Messergebnisse zu erreichen, kann man im Bedarfsfall den Messbereich verändern.

Die Widerstandsmessung an Elementen, durch die elektrischer Strom fl ießt, ist absolut verboten.

Diodenprüfung

Der Messbereichsschalter ist auf die mit einem Diodensymbol gekennzeichnete Position zu stellen.

Die Messleitungen werden an das Messgerät wie bei der Widerstandsmessung angeschlossen. Die Messspitzen

legt man an die herausgeführten Anschlüsse der Diode in der Leit- und Sperrrichtung.

Ist die Diode funktionsfähig, dann kann man bei der in Durchlassrichtung angeschlossenen Diode einen Span-

nungsabfall an dieser Diode ablesen, ausgedrückt in mV. Bei einem Anschluss in Sperrrichtung sieht man auf der

Anzeige eine „1”.

Bei einer Beschädigung der Diodenverbindung zeigt die Messung den Wert „0” an, unabhängig von der Anschluss-

richtung der Diode. Funktionsfähige Dioden charakterisieren sich durch einen geringen Widerstand in der Leit-

richtung sowie durch einen hohen Widerstand in der Sperrrichtung.

Das Prüfen von Dioden, durch die elektrischer Strom fl ießt, ist absolut verboten.

Transistorprüfung

Der Messbereichsschalter ist auf die mit dem Symbol h

FE

(Messung des Verstärkungskoeffi zienten des Transistors)

gekennzeichnete Position zu stellen.

In Abhängigkeit vom Typ des vorhandenen Transistors erfolgt der Anschluss an die Buchse der Grundplatte, ge-

kennzeichnet mit PNP oder NPN, wobei darauf zu achten ist, dass die Anschlüsse des Transistors an den mit den

Buchstaben E – Emitter, B – Base, C – Kollektor gekennzeichneten Stellen angebracht werden.

Bei einem funktionsfähigen Transistor und richtigem Anschluss kann man auf der Anzeige das Messergebnis des

Verstärkungskoeffi zienten ablesen.

Das Prüfen von Transistoren, durch die elektrischer Strom fl ießt, ist absolut verboten.

ХАРАКТЕРИСТИКА ПРИБОРА

Многофункционный измеритель – цифровой измерительный прибор, предназначенный для измерения раз-

ных электрических величин. Прибор предназначен для любительского пользования, запрещается пользо-

ваться ним профессионально, напр., в случае платных работ.

Перед началом работы с прибором необходимо подробно ознакомиться с инструкцией и сберечь ее.

Мультиметр имеет корпус из

синтетика, жидкокристаллический дисплей, а также переключатель измери-

тельных диапазонов. В корпус находятся измерительные гнезда и гнездо для проверки транзисторов. При-

бор оснащен измерительными проводами с контактами.

Прибор не оснащен батарейкой питания.

ВНИМАНИЕ! Предлагаемый прибор не принадлежит к измерительным приборам с точки зрения закона

„Закон об измерениях”

ТЕХНИЧЕСКИЕ ДАННЫЕ

ВНИМАНИЕ! Запрещается измерение

значений электрических величин, превышающих максималь-

ный измерительный диапазон прибора.

Постоянное напряжение Постоянный ток Активное сопротивление

Диапазон Зерно Точность Диапазон Зерно Точность Диапазон Зерно Точность

200 mV 0,1 mV ±0,5% 200 μA 0,1 μA ±1% 200 Ω 0,1 Ω

±1%

2000 mV 1 mV ±0,5% 2000 μA1 μA ±1% 2000 Ω 1 Ω

20 V 10 mV ±0,5% 20 mA 10 μA ±1% 20 kΩ 10 Ω

200 V 100 mV ±0,5% 200 mA 100 μA ±1,5% 200 kΩ 100 Ω

500 V 1 V ±0,8% 5 A 10 mA ±2% 2000 kΩ 1 kΩ

Переменное напряжение Проверка транзисторов Проверка диодов

Диапазон Зерно Точность I

B

U

CE

Степень разрешения

200 V 100 mV ±1,2%

10 μA 2,8 V 1mV

500 V 1 V ±1,2%

ЭКСПЛУАТАЦИЯ МУЛЬТИМЕТРА

ВНИМАНИЕ! С целью предотвращения поражения электрическим током перед открытием крышки корпуса

прибора следует отключить от него измерительные провода и выключить прибор.

Замена батарейки

Мультиметр работает на батарейке 9V типа 6F22. Рекомендуется пользоваться щелочными батарейками.

Чтобы вставить батарейку, следует открыть крышку корпуса, открутив два шурупа с нижней стороны прибо-

ра. Вставить батарейку

согласно обозначениям полюсов, закрыть крышку и прикрутить шурупы.

Замена предохранителя

В приборе применяется быстродействующий предохранитель типа 0,5A/250V. В случае повреждения следу-

ет заменить предохранитель новым, имеющим аналогичные электрические параметры. Для этого следует

открыть крышку корпуса прибора, как в случае замены батарейки, придерживаясь при этом правил безо-

пасности.

ПРОВЕДЕНИЕ ИЗМЕРЕНИЙ

В зависимости от актуального положения переключателя измерительных пределов, на дисплее появятся

три цифры. В случае измерения, проводимого на максимальном диапазоне напряжения, на дисплее поя-

вится молния. Если нужно заменить батарейку, на дисплее мультиметра появляется ее изображение. Если

перед значением измеряемой величины на дисплее появится знак „-”, это значит, что указанная величина

имеет поляризацию, противоположную по

отношению к подключению прибора. Если на дисплее появится

только цифра „HV.”, это значит, что значение выходит за рамки измерительного предела и нужно переклю-

чить прибор на следующий диапазон.

ВНИМАНИЕ! Измеряемое значение ни в коем случае не может превышать измерительный диапазон

прибора. Проводимое в таком случае измерение может стать причиной неотвратимой поломки при

-

бора и поражения электрическим током.

Правильное подключение проводов:

Красный провод – к гнезду „„VΩmA” lub „5A

”

Черный провод – к гнезду „COM”

Измерение напряжения

Подключить измерительные провода. Переключатель диапазонов измерения настроить на измерение по-

стоянного или переменного напряжения. Выбрать максимальный измерительный диапазон, подключить из-

Hodnocení

Více o tomto návodu

Chápeme, že je hezké mít k vašemu Vorel 81780 Multimetr papírovou příručku. Manuál si můžete vždy stáhnout z našich webových stránek a vytisknout si jej sami. Pokud byste chtěli mít originální příručku, doporučujeme vám kontaktovat Vorel. Možná by byli schopni poskytnout originální návod. Hledáte příručku ke svému Vorel 81780 Multimetr v jiném jazyce? Vyberte si preferovaný jazyk na naší domovské stránce a vyhledejte číslo modelu, abyste zjistili, zda jej máme k dispozici.

Specifikace

Všechny návody pro Vorel Multimetry
Další manuály Multimetry

Související produkty

Manuál

Uni-Max DT832 Multimetr

Manuál

Benning MM P3 Multimetr

Manuál

Retlux RDM 5001 Multimetr

Manuál

Uni-Max EM5510C Multimetr

Manuál

FERM MMM1001 Multimetr

Manuál

Metrix MTX 203 Multimetr

Manuál

Maxwell MX-25401 Multimetr

Manuál

Uni-Max EM420A Multimetr

Související kategorie
