DE

3

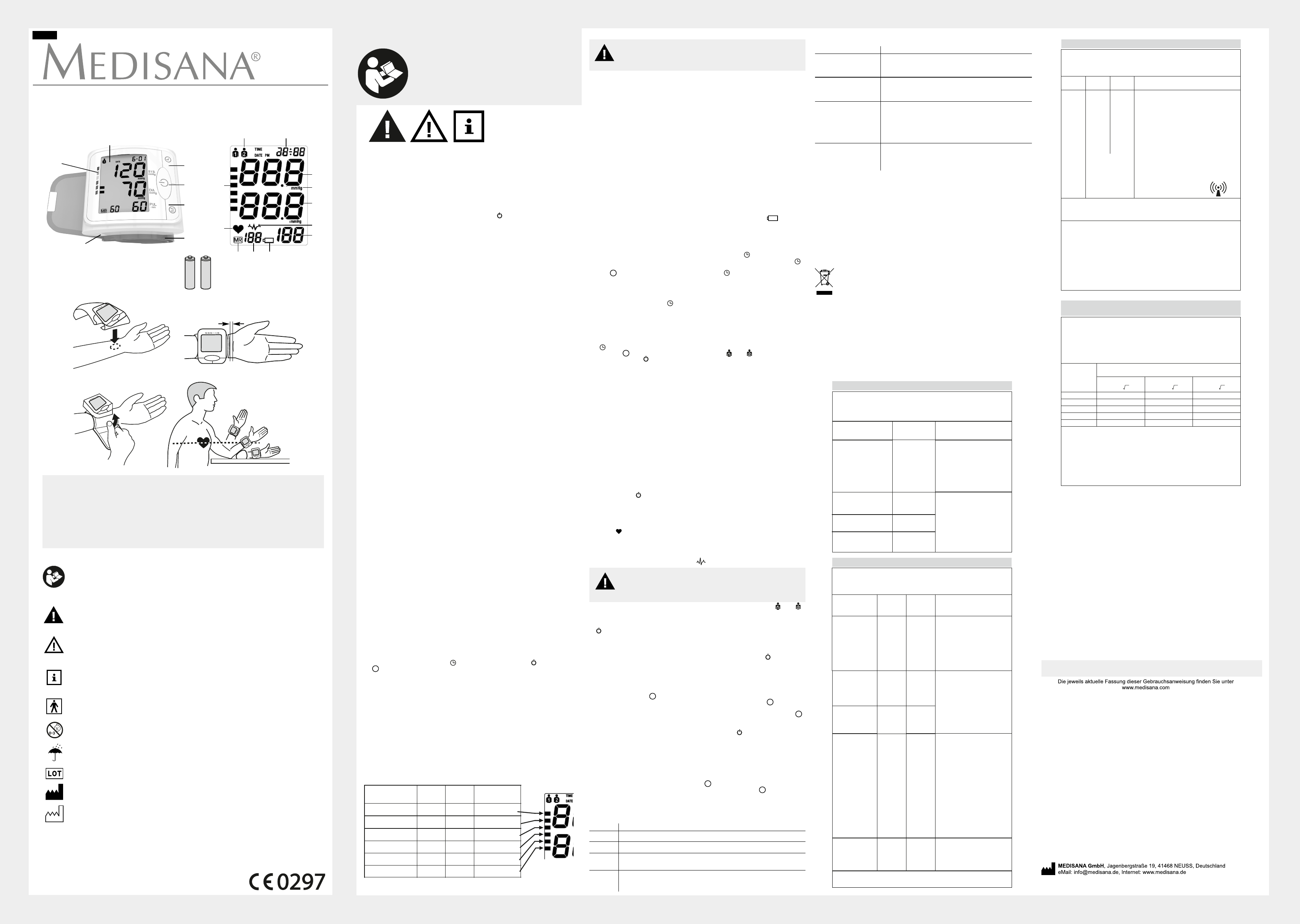

DE Gerät und LCD-Anzeige

Lesen Sie die Gebrauchsanweisung, insbesondere

die Sicherheitshinweise, sorgfältig durch, bevor Sie

das Gerät einsetzen und bewahren Sie die Gebrauchs-

anweisung für die weitere Nutzung auf. Wenn Sie das

Gerät an Dritte weitergeben, geben Sie unbedingt

diese Gebrauchsanweisung mit.

Sicherheitshinweise

Allgemeine Ursachen für Falschmessungen

Blutdruck-Messgerät BW 320

Gebrauchsanweisung - Bitte sorgfältig lesen!

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

BATTERIE-SICHERHEITSHINWEISE

Batterien nicht auseinander nehmen! i

Erneuern Sie die Batterien, wenn das Batterie-Symbol im Display erscheint. i

Schwache Batterien umgehend aus dem Batteriefach entfernen, weil sie auslaufen und

das Gerät beschädigen können! i

Erhöhte Auslaufgefahr, Kontakt mit Haut, Augen und Schleimhäuten vermeiden! Bei

Kontakt mit Batteriesäure die betroffenen Stellen sofort mit reichlich klarem Wasser spülen

und umgehend einen Arzt aufsuchen! i

Sollte eine Batterie verschluckt worden sein, ist sofort ein Arzt aufzusuchen! i

Immer alle Batterien gleichzeitig austauschen! i

Nur Batterien des gleichen Typs einsetzen, keine unterschiedlichen Typen oder gebrauch-

te und neue Batterien miteinander verwenden! i

Legen Sie Batterien korrekt ein, beachten Sie die Polarität! i

Entnehmen Sie die Batterien, wenn Sie das Gerät mindestens 3 Monate nicht mehr be-

nutzen. i

Batterien von Kindern fernhalten! i

Batterien nicht wiederaufladen! Es besteht Explosionsgefahr! i

Nicht kurzschließen! Es besteht Explosionsgefahr! i

Nicht ins Feuer werfen! Es besteht Explosionsgefahr! i

Werfen Sie verbrauchte Batterien und Akkus nicht in den Hausmüll, sondern in den Son-

dermüll oder in eine Batterie-Sammelstation im Fachhandel!

•

•

•

•

•

•

•

•

•

•

•

•

Blutdruckklassifikation nach WHO

Diese Werte wurden von der Weltgesundheitsorganisation (WHO) ohne Berücksichtigung

des Alters festgelegt.

Beeinflussung und Auswertung der Messungen

•

Messen Sie Ihren Blutdruck mehrfach, speichern Sie die Ergebnisse und vergleichen Sie

diese dann miteinander. Ziehen Sie keine Rückschlüsse aus einem einzigen Ergebnis. i

Ihre Blutdruckwerte sollten immer von einem Arzt beurteilt werden, der auch mit Ihrer

medizinischen Vorgeschichte vertraut ist. Wenn Sie das Gerät regelmäßig benutzen und

die Werte für Ihren Arzt aufzeichnen, sollten Sie auch von Zeit zu Zeit Ihren Arzt über

den Verlauf informieren. i

Bedenken Sie bei den Blutdruckmessungen, dass die täglichen Werte von vielen Faktor-

en abhängen. So beeinflussen Rauchen, Alkoholgenuss, Medikamente und körperliche

Arbeit die Messwerte in unterschiedlicher Weise. i

Messen Sie Ihren Blutdruck vor den Mahlzeiten. i

Bevor Sie Ihren Blutdruck messen, sollten Sie sich mindestens 5-10 Minuten ausruhen.

Wenn Ihnen der systolische oder der diastolische Wert der Messung trotz korrekter

Handhabung des Gerätes ungewöhnlich erscheinen (zu hoch oder zu niedrig) und sich

dies mehrmals wiederholt, dann informieren Sie Ihren Arzt. Dies gilt auch, wenn in sel-

tenen Fällen ein unregelmäßiger oder sehr schwacher Puls keine Messungen ermöglicht.

•

•

•

•

•

Inbetriebnahme

Batterien einsetzen / wechseln

Anlegen der Manschette

1.

2.

3.

Bringen Sie die saubere Manschette am linken unbekleideten Handgelenk an, mit dem

Handteller nach oben (Abb.1). i

Der Abstand zwischen Manschette und Handteller muss ca. 1 cm betragen (Abb.2). i

Binden Sie das Klettband fest um Ihr Handgelenk, jedoch nicht zu fest, um das Messer-

gebnis nicht zu verfälschen (Abb.3).

WARNUNG

Treffen Sie aufgrund einer Selbstmessung keine

therapeutischen Maßnahmen.

Ändern Sie nie die Dosierung eines verordneten Medikaments.

5.

6.

Die gemessenen Werte werden automatisch im ausgewählten Speicher ( oder )

gespeichert. In jedem Speicher können bis zu 120 Messwerte gespeichert werden. i

Die Messergebnisse verbleiben auf dem Display. Wenn keine Taste mehr gedrückt

wird, schaltet sich das Gerät nach ca. 3 Minuten automatisch aus oder es kann mit der

-Taste ausgeschaltet werden.

Die Messung abbrechen

Falls es notwendig sein sollte, die Messung des Blutdrucks abzubrechen, aus welchem

Grund auch immer (z. B. Unwohlsein des Patienten), kann jederzeit die -Taste ge-

drückt werden. Das Gerät entlüftet sofort die Manschette automatisch.

Gespeicherte Werte anzeigen

•

Bevor Sie ihr Gerät benutzen können, müssen Sie die beiliegenden Batterien einsetzen. An

der linken Seite des Gerätes befindet sich der Deckel des Batteriefaches . Öffnen Sie ihn

und setzen Sie die 2 beiliegenden 1,5 V Batterien, Typ AAA LR03, ein. Achten Sie dabei auf

die Polarität (wie im Batteriefach markiert). Schließen Sie das Batteriefach wieder. i

Wechseln Sie die Batterien sofort aus, wenn das Batteriewechsel-Symbol im Dis-

play erscheint oder wenn im Display nichts angezeigt wird, nachdem das Gerät einge-

schaltet wurde.

Einstellung des Datums und der Uhrzeit

Nach dem Einlegen der Batterien müssen Sie Uhrzeit und Datum korrekt einstellen. Um in

den Einstellungsmodus zu gelangen, drücken und halten Sie die - Taste für ca. 3 Se-

kunden. Zunächst blinkt der Benutzerspeicher 1 oder 2 auf. Drücken Sie nun die -

Taste , um die korrekte Jahreszahl einzustellen. Stellen Sie die aufblinkende Jahreszahl

mit der - Taste ein und drücken Sie wieder die - Taste , um die Eingabe zu

bestätigen. Das Gerät wechselt nun zur Einstellung des Monats. Verfahren Sie analog zur

Einstellung der Jahreszahl für den Monat, den Tag, die Stunde und die Minute. Nach der

Einstellung der Minute ist der Einstellungsvorgang abgeschlossen. Es erscheint kurz das

aktuelle Datum und dann die aktuelle Uhrzeit. Möchten Sie später das Datum angezeigt

bekommen, drücken Sie kurz die - Taste . i

Bei Batteriewechsel gehen die Eingaben verloren und müssen neu vorgenommen werden.

Einstellung des Benutzerspeichers

Das MEDISANA Handgelenk-Blutdruckmessgerät BW 320 bietet die Möglichkeit, die ge-

messenen Werte zwei unterschiedlichen Speichern zuzuordnen. In jedem Speicher stehen

120 Plätze zur Verfügung. Um den Benutzerspeicher auszuwählen, drücken und halten Sie

die - Taste für ca. 3 Sekunden. Der Benutzerspeicher 1 oder 2 blinkt auf. Durch

Druck auf die - Taste kann der Benutzerspeicher ( oder ) ausgewählt werden.

Durch Druck auf die - Taste wird die Auswahl bestätigt. Diese Auswahl wird vom

Gerät gespeichert und bei der nächsten Messung bzw. Datenspeicherung verwendet - so-

lange, bis ein anderer Benutzerspeicher gewählt wird.

Den Blutdruck messen

Nachdem Sie die Manschette ordnungsgemäß angelegt haben, kann mit der Messung be-

gonnen werden.

1.

2.

3.

4.

Drücken Sie die - Taste , um die Messung zu starten. i

Automatisch pumpt das Gerät langsam die Manschette auf, um Ihren Blutdruck zu

messen. Der ansteigende Druck wird im Display angezeigt. i

Das Gerät pumpt die Manschette solange auf, bis ein für die Messung ausreichender

Druck erreicht ist. Anschließend lässt das Gerät langsam die Luft aus der Manschette

ab und führt die Messung durch. Sobald das Gerät ein Signal erfasst, beginnt das Puls-

Symbol im Display zu blinken. i

Ist die Messung beendet, wird die Manschette entlüftet. Der systolische und der dias-

tolische Blutdruck sowie der Puls-Wert erscheinen im Display . Entsprechend der

Blutdruck-Klassifikation der WHO wird der Blutdruck-Indikator neben dem dazuge-

hörigen farbigen Balken angezeigt. Hat das Gerät unregelmäßigen Puls ermittelt, er-

scheint zusätzlich die Arrhythmie-Anzeige .

Dieses Gerät verfügt über 2 separate Speicher mit einer Kapazität von jeweils 120

Speicherplätzen. Die Ergebnisse werden automatisch in dem angewählten Speicher ab-

gelegt. Drücken Sie die - Taste und es erscheinen die Mittelwerte der letzten 3 i

Messungen des Benutzers auf dem Display. Bei weiterem Druck auf die - Taste i

erscheinen dann die Werte der zuletzt abgelegten Messung, zusammen mit dem

Speichersymbol "MR" und der Speicherplatz-Nummer "1" . Weiteres Drücken der -

Taste zeigt die jeweils vorherigen Messwerte (MR2, MR3, usw.). Sind Sie beim letzten

Eintrag angelangt und drücken Sie keine Taste, schaltet sich das Gerät im Speicherabruf-

Modus nach ca. 3 Minuten automatisch aus. Durch Drücken der -Taste können Sie den

Speicherabruf-Modus jederzeit verlassen. Sind im Speicher 120 Messwerte gespeichert und

wird ein neuer Wert gespeichert, wird der älteste Wert gelöscht, dabei erscheint kurz die

Anzeige "Ful".

Reinigung und Pflege

•

•

•

Was ist Blutdruck?

Blutdruck ist der Druck, der bei jedem Herzschlag in den Gefäßen entsteht. Wenn sich das

Herz zusammenzieht (= Systole) und Blut in die Arterien pumpt, führt das zu einem Druck-

anstieg. Dessen höchster Wert wird als systolischer Druck bezeichnet und bei einer Blut-

druckmessung als erster Wert gemessen. Wenn der Herzmuskel erschlafft, um neues Blut

aufzunehmen, sinkt auch der Druck in den Arterien. Sind die Gefäße entspannt, wird der

zweite Wert – der diastolische Druck – gemessen.

Die richtige Messposition

Führen Sie die Messung im Sitzen durch. i

Entspannen Sie Ihren Arm und legen Sie ihn locker auf, z. B. auf einem Tisch. i

Heben Sie das Handgelenk so, dass sich die Druckmanschette in Herzhöhe befindet

(Abb.4, a = Position zu hoch, b = Position richtig, c = Position zu niedrig). i

Verhalten Sie sich während der Messung ruhig: Bewegen Sie sich nicht und sprechen

Sie nicht, da sich sonst die Messergebnisse verändern können.

•

•

•

•

Entfernen Sie die Batterien, bevor Sie das Gerät reinigen. Reinigen Sie das Gerät und die

Manschette mit einem weichen Tuch, das Sie mit einer milden Seifenlauge leicht befeuchten.

Verwenden Sie keinesfalls scharfe Reinigungsmittel, Alkohol, Naphtha, Verdünner oder

Benzin etc.. Tauchen Sie weder Gerät noch irgendein Zusatzteil in Wasser. Achten Sie da-

rauf, dass keine Feuchtigkeit in das Gerät eindringt. Benutzen Sie das Gerät erst wieder,

wenn es völlig trocken ist. Setzen Sie das Gerät nicht der direkten Sonneneinstrahlung aus,

schützen Sie es vor Schmutz und Feuchtigkeit. Setzen Sie das Gerät keiner extremen Hitze

oder Kälte aus. Wenn Sie das Gerät nicht benutzen, bewahren Sie es in der Aufbewahrungs-

box auf. Bewahren Sie das Gerät an einem sauberen und trockenen Platz auf.

2 x LR03, 1.5 V, AAA

Bestimmungsgemäßer Gebrauch

Gegenanzeigen

•

Dieses vollautomatische elektronische Blutdruckmessgerät ist zur Blutdruckmessung zu Hause

bestimmt. Es handelt sich um ein nicht invasives Blutdruckmesssystem zur Messung des diasto-

lischen und systolischen Blutdruckes und des Pulses an Erwachsenen unter Anwendung der os-

zillometrischen Technik mittels einer um das Handgelenk anzulegenden Manschette.

•

Das Gerät ist nicht zur Blutdruckmessung an Kindern geeignet. Zur Nutzung an älteren Kindern

befragen Sie Ihren Arzt.

Für Personen mit einer starken Arrhythmie ist dieses Blutdruckmessgerät nicht geeignet.

•

Zeichenerklärung

WICHTIG

Befolgen Sie die Gebrauchsanleitung!

Die Nichtbeachtung dieser Anweisung

kann zu schweren Verletzungen oder

Schäden am Gerät führen.

WARNUNG

Diese Warnhinweise müssen einge-

halten werden, um mögliche Ver-

letzungen des Benutzers zu verhindern.

ACHTUNG

Diese Hinweise müssen eingehalten

werden, um mögliche Beschädigungen

am Gerät zu verhindern.

HINWEIS

Diese Hinweise geben Ihnen nützliche

Zusatzinformationen

zur Installation oder zum Betrieb.

Geräteklassifikation: Typ BF

Nicht geeignet für Kleinkinder

(0-3 Jahre)!

LOT-Nummer

Hersteller

Herstellungsdatum

Vor Nässe schützen

Prüfen Sie zunächst, ob das Gerät vollständig ist.

Zum Lieferumfang gehören:

• 1 MEDISANA Blutdruck-Messgerät BW 320

• 2 Batterien (Typ AAA, LR03) 1,5V

• 1 Aufbewahrungsbox

• 1 Gebrauchsanweisung

Sollten Sie beim Auspacken einen Transport-

schaden bemerken, setzen Sie sich bitte sofort mit

Ihrem Händler in Verbindung.

Lieferumfang

•

•

•

•

Das Gerät ist nur für den privaten Gebrauch bestimmt. Sollten Sie gesundheitliche Be-

denken haben, sprechen Sie vor dem Gebrauch mit Ihrem Arzt. i

Benutzen Sie das Gerät nur entsprechend seiner Bestimmung laut Gebrauchsanweisung.

Bei Zweckentfremdung erlischt der Garantieanspruch. i

Wenn Sie an Krankheiten leiden, wie z. B. arterieller Verschlusskrankheit, halten Sie vor

der Anwendung des Gerätes Rücksprache mit Ihrem Arzt. i

Das Gerät darf nicht zur Kontrolle der Herzfrequenz eines Schrittmachers verwendet

werden. i

Schwangere sollten die notwendigen Vorsichtsmaßnahmen und ihre individuelle Belast-

barkeit beachten, halten Sie ggf. Rücksprache mit Ihrem Arzt. i

Sollten während einer Messung Unannehmlichkeiten wie z. B. Schmerz am Handgelenk

oder andere Beschwerden auftreten, betätigen Sie die -Taste , um eine sofortige

Entlüftung der Manschette zu erreichen. Lösen Sie die Manschette und nehmen Sie diese

vom Handgelenk ab. i

Wiederholte Blutdruckmessungen in hoher Zahl können zu unerwünschten Nebenwirkung-

en führen, z. B. zu Nervenquetschungen oder zu Blutgerinnseln. i

Blutdruckmessungen - insbesondere bei häufiger Anwendung - können zu vorübergehen-

den Anwendungsspuren auf der Haut und / oder zu Störungen der Blutzirkulation führen.

Konsultieren Sie ggf. einen Arzt, um nähere Informationen zu erhalten. i

Dieses Gerät ist nicht dafür bestimmt, durch Personen mit eingeschränkten physischen,

sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wis-

sen benutzt zu werden, es sei denn, sie werden durch eine für Ihre Sicherheit zuständige

Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Dieses Blutdruckmessgerät ist für Erwachsene bestimmt. Ein Gebrauch an Säuglingen

und Kindern ist nicht zulässig. Konsultieren Sie einen Arzt, wenn Sie das Gerät bei Ju-

gendlichen einsetzen möchten. i

Kinder dürfen das Gerät nicht verwenden. Medizinprodukte sind kein Spielzeug! i

Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf. i

Das Verschlucken von Kleinteilen wie Verpackungsmaterial, Batterie, Batteriefachdeckel

usw. kann zum Ersticken führen. i

Vor dem Gebrauch des Gerätes ist der Nutzer verpflichtet, festzustellen, dass das Gerät

sicher und ordentlich funktioniert. i

Das Gerät darf nicht in strahlungsintensiven Räumen oder im Umfeld von strahlungsinten-

siven Geräten wie z. B. Radiosender, Mobiltelefonen oder Mikrowellen oder zusammen

mit hochfrequenten, chirurgischen Geräten betrieben werden. Dadurch können Funktions-

störungen oder inkorrekte Messwerte auftreten. i

Betreiben Sie das Gerät nicht in der Nähe von brennbarem Gas (z. B. Betäubungsgas,

Sauerstoff oder Wasserstoff) oder brennbarer Flüssigkeit (z. B. Alkohol). i

Messen Sie den Blutdruck nicht, wenn gleichzeitig andere Messungen am selben Körper-

teil vorgenommen werden, da diese dadurch gestört werden bzw. ausfallen können. i

Legen Sie die Manschette nie über verletzten Hautstellen, bei bestehendem Katheteran-

schluss oder nach einer Mastektomie an. i

Bei bestehender Arrhythmie benutzen Sie das Gerät nur nach Rücksprache mit Ihrem

Arzt! i

Nehmen Sie keine Veränderungen am Gerät vor. i

Im Falle von Störungen reparieren Sie das Gerät nicht selbst. Lassen Sie Reparaturen nur

von autorisierten Servicestellen durchführen. i

Benutzen Sie nur originale Zusatz- und Ersatzteile des Herstellers, da anderenfalls

Schäden am Gerät oder Personenschäden entstehen können. i

Schützen Sie das Gerät vor Feuchtigkeit. Sollte dennoch einmal Flüssigkeit in das Gerät

eindringen, müssen die Batterien sofort entfernt und weitere Anwendungen vermieden

werden. Setzen Sie sich in diesem Fall mit Ihrem Fachhändler in Verbindung oder infor-

mieren Sie uns direkt. i

Die Manschette ist empfindlich und muss mit entsprechender Umsicht behandelt werden.

Pumpen Sie die Manschette nur auf, wenn sie korrekt am Handgelenk angelegt ist. i

Schützen Sie das Gerät vor Verunreinigungen, direktem Sonnenlicht und starken Hitze-

oder Kälteeinwirkungen. i

Verwenden Sie zur Reinigung des Gerätes keinesfalls Verdünner (Lösungsmittel), Alkohol

oder Benzin. i

Bewahren Sie das Gerät vor schweren Schlägen und lassen Sie es nicht fallen. i

Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht benutzen.

•

•

•

•

•

•

•

•

1

2

4

5

3

7

6

8

9

q

0

w

e

r

u

t

z

Gerät und LCD-Anzeige

LCD-Anzeige (Display) - Taste (Uhrzeit / Datum) - Taste (EIN/AUS)

- Taste (Speicherabruf) Handgelenk-Manschette Batteriefach-Deckel

Blutdruck-Indikator (grün - gelb - orange - rot) Benutzerspeicher 1/2

Anzeige Uhrzeit/Datum Anzeige des systolischen Drucks Messeinheit

Anzeige des diastolischen Drucks Arrhythmie-Anzeige (Herzrhythmusstörung)

Anzeige der Pulsfrequenz Batteriewechsel-Symbol Speicherplatz-Nummer

Speichersymbol Pulssymbol Blutdruck-Indikator

i

o

M

4

3

1

e

i

o

3

3

M

4

M

4

z

u

M

4

3

Störungen beheben

Problem Ursache und Lösungen

Keine Anzeige obwohl das

Gerät eingeschaltet ist und

Batterien eingelegt sind

Messung kann nicht durch-

geführt werden oder

Messung ist fehlerhaft

Jede Messung erzielt stark

voneinander abweichende

Resultate

Die gemessenen Resultate

unterscheiden sich stark

von beim Arzt gemessenen

Werten

Ggf. sind die Batterien leer. Legen Sie neue Batterien unter

Beachtung der Polarität ein. Prüfen Sie, ob das Gerät schad-

haft ist. Kontaktieren Sie ggf. den Kundenservice.

Legen Sie die Manschette korrekt an. Wiederholen Sie die

Messung nach einer 30-minütigen Ruhephase. Sprechen und

bewegen Sie sich nicht während der Messung.

Wiederholen Sie die Messung in korrekter Weise nach einer

30-minütigen Ruhephase. Beachten Sie alle in dieser An-

leitung gegebenen Hinweise zur korrekten Messung und zu

den allgemeinen Ursachen für Falschmessungen. Leicht ab-

weichende Resultate sind normal, da der Blutdruck ständigen

Schwankungen unterworfen ist.

Speichern Sie die gemessenen Werte und besprechen

Sie diese mit Ihrem Arzt. Es ist nicht ungewöhnlich, dass

nicht zu Hause gemessene Werte stark abweichen

können.

Wenn Sie ein Problem nicht lösen können, setzen Sie sich mit dem Kundenservice in

Verbindung. Zerlegen Sie das Gerät nicht selbst.

Klassifikation

Systole

(mmHg)

Diastole

(mmHg)

Anzeigebereich

Hypertonie Grad 3

≥ 180

≥ 110

Rot

Hypertonie Grad 2

160 - 179

100 - 109

Orange

Hypertonie Grad 1

140 - 159

90 - 99

Gelb

Hochnormal

130 - 139

85 - 89

Grün

Normal

120 - 129

80 - 84

Grün

Optimal

< 120

< 80

Grün

7

o

/

Entsorgung

Dieses Gerät darf nicht zusammen mit dem Hausmüll entsorgt werden. i

Jeder Verbraucher ist verpflichtet, alle elektrischen oder elektronischen Geräte, egal,

ob sie Schadstoffe enthalten oder nicht, bei einer Sammelstelle seiner Stadt oder im

Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden

können. Entnehmen Sie die Batterien, bevor Sie das Gerät entsorgen. Werfen Sie

verbrauchte Batterien nicht in den Hausmüll, sondern in den Sondermüll oder in eine

Batterie-Sammelstation im Fachhandel. Wenden Sie sich hinsichtlich der Entsorgung an

Ihre Kommunalbehörde oder Ihren Händler. i

Richtlinien und Normen

Dieses Blutdruckmessgerät entspricht den Vorgaben der EU-Norm für nichtinvasive Blut-

druckmessgeräte. Es ist nach EG-Richtlinien zertifiziert und mit dem CE-Zeichen (Konfor-

mitätszeichen) „CE 0297“ versehen. Das Blutdruckmessgerät entspricht den europäischen

Vorschriften EN 60601-1, EN 60601-1-2, EN 60601-1-11, EN 80601-2, EN 1060-1, EN

1060-3 und EN 1060-4. Die Vorgaben der EU-Richtlinie “93/42/EWG des Rates vom 14.

Juni 1993 über Medizinprodukte” sind erfüllt.

Elektromagnetische Verträglichkeit: Leitlinien und Herstellererklärung

(Stand 16.11.2017)

Oberschwingungen

nach IEC 61000-3-2

Spannungsschwan-

kungen / Flicker nach

IEC 61000-3-3

nicht zutreffend

nicht zutreffend

Elektromagnetische Aussendungen

Aussendungs-

Messungen

Überein-

stimmung

Elektromagnetische Um-

gebung – Leitlinien

HF-Aussendungen

nach CISPR 11

Gruppe 1

Das Blutdruckmessgerät ist für den Einsatz in einer wie unten ange-

gebenen elektromagnetischen Umgebung bestimmt. Der Kunde oder

der Anwender des Blutdruckmessgerätes sollte sicherstellen, dass das

Gerät in einer solchen Umgebung benutzt wird.

Das „Blutdruckmessgerät“

verwendet HF-Energie aus-

schließlich zu seiner internen

Funktion. Daher ist seine HF-

Aussendung sehr gering und

es ist unwahrscheinlich, dass

benachbarte elektronische

Geräte gestört werden.

Das „Blutdruckmessgerät” ist

für den Gebrauch in allen

Einrichtungen, einschließlich

Wohnbereichen und solchen

bestimmt, die unmittelbar an

ein öffentliches Niederspan-

nungs-Versorgungsnetz an-

geschlossen sind, das auch

Gebäude versorgt, die für

Wohnzwecke genutzt werden.

Klasse B

HF-Aussendungen

nach CISPR 11

Fußböden sollten aus Holz

oder Beton bestehen oder mit

Keramikfliesen versehen sein.

Handelt es sich bei dem Fuß-

boden um ein synthetisches

Material, muss die relative

Luftfeuchte mindestens 30%

betragen.

Elektromagnetische Um-

gebung – Leitlinien

Störfestigkeits-

Prüfungen

Entladung sta-

tischer Elektrizität

(ESD) nach IEC

61000-4-2

±8 kV Kontakt-

entladung

±2 kV/ ±4 kV/

±8 kV/ ±15 kV

Luft-

entladung

Das Blutdruckmessgerät ist für den Einsatz in einer wie unten ange-

gebenen elektromagnetischen Umgebung bestimmt. Der Kunde oder

der Anwender des Blutdruckmessgerätes sollte sicherstellen, dass das

Gerät in einer solchen Umgebung benutzt wird.

Elektromagnetische Störfestigkeit

IEC 60601-

Prüfpegel

Überein-

stimmungs-

Pegel

±8 kV Kontakt-

entladung

±2 kV/ ±4 kV/

±8 kV/ ±15 kV

Luft-

entladung

Magnetfeld bei

der Versorgungs-

frequenz (50/60

Hz) nach IEC

61000-4-8

Die Qualität der Versorgungs-

spannung sollte der einer

typischen Geschäfts- oder

Krankenhausumgebung

entsprechen.

Schnelle,

transiente elek-

trische Störgröße/

Bursts

IEC 61000-4-4

± 2 kV für

Netzleitungen

±1 kV für Ein-

gangs-/ Aus-

gangsleitungen

nicht

zutreffend

Stoßspannungen

IEC 61000-4-5

± 1 kV Gegen-

taktspannung

±2 kV Gleich-

taktspannung

nicht

zutreffend

Die Qualität der Versorgungs-

spannung sollte der einer

typischen Geschäfts- oder

Krankenhausumgebung

entsprechen. Wenn der An-

wender des Blutdruckmess-

geräts auch beim Auftreten

von Unterbrechungen der

Energieversorgung einen fort-

gesetzten Betrieb fordert,

wird empfohlen, das Blut-

druckmessgerät aus einer

unterbrechungsfreien Strom-

versorgung oder einer Batterie

zu speisen.

Spannungsein-

brüche, Kurzzeit-

unterbrechungen

und Schwankung-

en der Versor-

gungsspannung

nach

IEC 61000-4-11

< 5% U

T

(> 95% Ein-

bruch) für

1/2 Periode,

< 5% U

T

(> 95% Ein-

bruch) für

1 Periode,

70% U (30%

T

Einbruch) für

25/30 Peri-

oden, < 5% U

T

(> 95% Ein-

bruch) für

5/6 s

ANMERKUNG: U ist die Netzwechselspannung vor der

T

Anwendung des Prüfpegels

nicht

zutreffend

Schutzabstand gemäß Sendefrequenz

m

Maximale

Nenn-Ausgangs-

leistung des

Senders

W

150 kHz bis 80 MHz

d=1.2 P

80 MHz bis 800 MHZ

d=1.2 P

800 MHz bis 2.5 GHz

d=2.3 P

0.12

0.38

1.2

3.8

12

0.01

0.1

1

10

100

Für Sender, deren maximale Nenn-Ausgangsleistung in obiger Tabelle nicht angegeben

ist, kann der Abstand d in Metern (m) unter Verwendung der Gleichung bestimmt wer-

den, die zur jeweiligen Frequenz des Senders gehört, wobei P die maximale Nenn-Aus-

gangsleistung des Senders in Watt (W) gemäß der Angabe des Senderherstellers ist.

ANMERKUNG 1: Bei 80 MHz und 800 MHz gilt der Schutzabstand für den höheren

Frequenzbereich.

ANMERKUNG 2: Diese Leitlinien mögen nicht in allen Situationen zutreffen. Die Aus-

breitung elektromagnetischer Wellen wird durch Absorptionen und Reflexionen von

Gebäuden, Gegenständen und Menschen beeinflusst.

Das „Blutdruckmessgerät” ist für den Einsatz in einer elektromagnetischen

Umgebung bestimmt, in der gestrahlte HF-Störgrößen kontrolliert werden.

Der Kunde oder Anwender des „Blutdruckmessgerätes“ kann helfen,

elektromagnetische Störungen zu verhindern, indem er die unten ange-

gebenen empfohlenen Mindestabstände zwischen tragbaren und mobilen

HF-Kommunikationsgeräten (Sendern) und dem „Blutdruckmessgerät“ je

nach maximaler Ausgangsleitung der Kommunikationsgeräte einhält.

Empfohlene Schutzabstände zwischen tragbaren und mobilen HF-

Kommunikationsgeräten und dem „Blutdruckmessgerät“

0.12

0.38

1.2

3.8

12

0.23

0.73

2.3

7.3

23

Elektromagnetische Störfestigkeit

Geleitete HF-

Störgrößen

nach

IEC 61000-4-6

Gestrahlte HF-

Störgrößen

nach

IEC 61000-4-3

3 V

rms

150 kHz -

80 MHz

6 V

rms in

ISM bands

10 V/m

80 MHz -

2,7 GHz

Anmerkung 1: Bei 80 MHz und 800 MHz gilt der höhere Wert.

Anmerkung 2: Diese Leitlinien mögen nicht in allen Situationen zutreffen. Die Ausbreitung elektro-

magnetischer Wellen wird durch Absorptionen und Reflexionen von Gebäuden,

Gegenständen und Menschen beeinflusst.

Das Blutdruckmessgerät ist für den Einsatz in einer wie unten ange-

gebenen elektromagnetischen Umgebung bestimmt. Der Kunde oder

der Anwender des Blutdruckmessgerätes sollte sicherstellen, dass

das Gerät in einer solchen Umgebung benutzt wird.

Bei der Verwendung von tragbaren und mobilen

Hochfrequenz-Kommunikationsgeräten darf der

empfohlene Abstand zu jedem Teil des „Blutdruck-

messgeräts“ (einschließlich der Kabel), der anhand

der auf die Frequenz des Senders zutreffenden

Gleichung berechnet wurde, nicht unterschritten

werden.

Empfohlener Schutzabstand:

1/2

d=[3,5/V ] x P

1

1/2

d=1.2 x P 80 MHz bis 800 MHz

1/2

d=2.3 x P 800 MHz bis 2,7 GHz

mit P als der maximalen Nenn-Ausgangsleistung des

Senders in Watt (W) gemäß der Angaben des Senderher-

stellers und d als dem empfohlenen Schutzabstand in

Metern (m). Feldstärken stationärer Funksender sollten

gemäß einer elektromagnetischen Standortuntersuchung

unterhalb des Übereinstimmungspegels liegen.

In der Umgebung von Geräten,

die folgendes Symbol tragen, sind

Störungen möglich:

a

b

a.

Die Feldstärken stationärer Sender, wie z.B. Basisstationen von Funktelefonen (Handys

/schnurlose Telefone) und mobilen Landfunkdiensten, Amateurstationen, AM-und FM-

Rundfunk- und Fernsehsendern, können theoretisch nicht genau vorbestimmt werden.

Eine Untersuchung des Einsatzortes elektromagnetischer Geräte sollte in Betracht ge-

zogen werden, um die durch Hochfrequenzsender erzeugte elektromagnetische Umge-

bung zu bewerten. Wenn die ermittelte Feldstärke am Standort des Blutdruckmessge-

rätes den oben angegebenen Übereinstimmungspegel überschreitet, muss das „Blut-

druckmessgerät“ auf seinen normalen Betrieb überwacht werden. Wenn ungewöhnliche

Leistungsmerkmale beobachtet werden, kann es notwendig sein, zusätzliche Maßnahm-

en zu ergreifen, wie z.B. die Neuausrichtung oder Umsetzung des Gerätes.

Über den Frequenzbereich von 150 kHz bis 80 MHz sollte die Feldstärke geringer als

3 V/m sein.

Elektromagnetische Um-

gebung – Leitlinien

Störfestig-

keits-

Prüfungen

IEC 60601-

Prüfpegel

Überein-

stimmungs-

Pegel

b.

nicht

zutreffend

nicht

zutreffend

10 V/m

80 MHz -

2,7 GHz

Name und Modell

Anzeigesystem

Speicherplätze

Messmethode

Spannungsversorgung

Messbereich Blutdruck

Messbereich Puls

Maximale Messabweichung

des statischen Drucks

Maximale Messabweichung

der Pulswerte

Druckerzeugung

Luftablass

Autom. Abschaltung

Betriebsbedingungen

Lagerbedingungen

Manschette

Abmessungen (Geräteeinheit)

Gewicht

Artikel-Nummer

EAN-Nummer

MEDISANA Blutdruck-Messgerät BW 320

Digitale Anzeige

2 x 120 für Messdaten

Oszillometrisch

3 V=, 2 x 1,5 V Batterie AAA LR03

30 – 280 mmHg

40 – 200 Schläge/Min.

± 3 mmHg

± 5 % des Wertes

Automatisch mit Pumpe

Automatisch

Nach ca. 3 Minuten

+5 °C bis +40 °C,

15 bis max. 85 % relative Luftfeuchtigkeit

-10 °C bis +55 °C,

10 bis max. 95 % relative Luftfeuchtigkeit

12,5 - 21,5 cm für Erwachsene

ca. 75 x 64 x 29 mm (L x B x H)

ca. 117 g ohne Batterien

51074

40 15588 51074 8

:

:

:

:

:

:

:

:

:

:

:

:

:

:

:

:

:

:

:

Technische Daten

Im Zuge ständiger Produktverbesserungen behalten wir uns technische und

gestalterische Änderungen vor.

Vor einer Messung ruhen Sie sich 5-10 Minuten

aus und essen Sie nichts, trinken Sie keinen

Alkohol, rauchen Sie nicht, verrichten Sie keine

körperliche Arbeit, betreiben Sie keinen Sport

und baden Sie nicht. Alle diese Faktoren können

das Messergebnis beeinflussen.

Entfernen Sie Uhren und Schmuck vom Hand-

gelenk, an dem gemessen wird.

Messen Sie immer am selben Handgelenk

(normalerweise links).

Messen Sie Ihren Blutdruck regelmäßig, täglich

zur gleichen Zeit, weil sich der Blutdruck im

Tagesverlauf ändert.

Alle Versuche des Patienten, seinen Arm

abzustützen, können den Blutdruck erhöhen.

Sorgen Sie für eine bequeme und entspannte Posi-

tion und spannen Sie während der Messung keinen

Muskel des Arms an, an dem gemessen wird. Falls

notwendig, verwenden Sie ein Stützkissen.

Extreme Temperaturen, Feuchtigkeit oder Höhen

können die Leistungsfähigkeit des Gerätes beein-

trächtigen.

Wenn das Handgelenk unter- oder oberhalb des

Herzens liegt, kommt es zu einer Falschmessung.

Eine lose sitzende oder offene Manschette

verursacht eine falsche Messung.

Durch wiederholte Messungen staut sich das Blut

im Handgelenk, was zu einem falschen Ergebnis

führen kann. Aufeinander folgende Blutdruck-

Messungen sollten mit 3-minütigen Pausen

erfolgen oder nachdem der Arm so nach oben

gehalten wurde, damit das angestaute Blut

abfließen kann.

51074 04/2019 Ver. 1.3

1

7

6

5

4

3

2

0

8

9

q

w

e

tz

o

r

u

i

ca. 1 cm

1 2

3

4

b

a

c

WARNUNG

Zu niedriger Blutdruck stellt auch ein Gesundheitsrisiko dar!

Schwindelanfälle können zu gefährlichen Situationen führen (z. B. auf

Treppen oder im Straßenverkehr)!

6

t

2

1

2

8

4

M

2

2

M

3

8

2

Gespeicherte Werte löschen

Wenn Sie sicher sind, dass Sie alle gespeicherten Werte eines Benutzers dauerhaft

löschen möchten, drücken und halten Sie die - Taste für ca. 5 Sekunden, bis im

Display CL erscheint. Lassen Sie die Taste los. Drücken Sie nun die - Taste noch-

mals, um die Löschung zu bestätigen.

Anzeige Ursache

Fehleranzeigen

Bei ungewöhnlichen Messungen erscheinen folgende Anzeigen im Display:

M

4

M

4

ERR1 Es wurde kein Puls gefunden.

ERR2 Bewegung oder Sprechen während der Messung.

ERR3 Die Aufpumpphase dauert zu lang. Die Manschette wurde wahrscheinlich

nicht richtig angelegt.

ERR5 Der systolische und der diastolische Druck weichen zu stark voneinander

ab. Wiederholen Sie die Messung. Erhalten Sie dauerhaft ungewöhnliche

Messergebnisse, kontaktieren Sie Ihren Arzt.

DE/GB

Bitte wenden Sie sich im Garantiefall an Ihr Fachgeschäft oder direkt an die

Servicestelle. Sollten Sie das Gerät einschicken müssen, geben Sie den Defekt an

und legen eine Kopie der Kaufquittung bei.

Es gelten dabei folgende Garantiebedingungen:

1. Auf MEDISANA Produkte wird ab Verkaufsdatum eine Garantie für 3 Jahre ge-

währt. Das Verkaufsdatum ist im Garantiefall durch Kaufquittung oder Rechnung

nachzuweisen.

2. Mängel infolge von Material- oder Fertigungsfehlern werden innerhalb der

Garantiezeit kostenlos beseitigt.

3. Durch eine Garantieleistung tritt keine Verlängerung der Garantiezeit, weder für

das Gerät noch für ausgewechselte Bauteile, ein.

4. Von der Garantie ausgeschlossen sind:

a. alle Schäden, die durch unsachgemäße Behandlung, z. B. durch Nichtbeach-

tung der Gebrauchsanweisung, entstanden sind.

b. Schäden, die auf Instandsetzung oder Eingriffe durch den Käufer oder un-

befugte Dritte zurückzuführen sind.

c. Transportschäden, die auf dem Weg vom Hersteller zum Verbraucher oder bei

der Einsendung an die Servicestelle entstanden sind.

d. Ersatzteile, die einer normalen Abnutzung unterliegen, wie Batterien usw..

5. Eine Haftung für mittelbare oder unmittelbare Folgeschäden, die durch das

Gerät verursacht werden, ist auch dann ausgeschlossen, wenn der Schaden am

Gerät als ein Garantiefall anerkannt wird.

Garantie / Reparaturbedingungen

Die Serviceadresse finden Sie auf dem separaten Beilegeblatt.

30 A/m 30 A/m

Magnetfelder sollten dem Niveau

entsprechen, welches typischer-

weise dem einer typischen

Geschäfts- oder Krankenhaus-

umgebung entspricht.

385MHz-5785MHz

Testspezifikation

für Gehäuseanschluss-

Störfestigkeit gegen HF-

kabellose Übertragungs-

ausrüstungen (siehe

Tabelle 9 / IEC 60601-

1-2:2014)

Hodnocení

Více o tomto návodu

Chápeme, že je hezké mít k vašemu Medisana BW 320 Tonometr papírovou příručku. Manuál si můžete vždy stáhnout z našich webových stránek a vytisknout si jej sami. Pokud byste chtěli mít originální příručku, doporučujeme vám kontaktovat Medisana. Možná by byli schopni poskytnout originální návod. Hledáte příručku ke svému Medisana BW 320 Tonometr v jiném jazyce? Vyberte si preferovaný jazyk na naší domovské stránce a vyhledejte číslo modelu, abyste zjistili, zda jej máme k dispozici.

Specifikace

Všechny návody pro Medisana Tonometry
Další manuály Tonometry

Často kladené otázky o Medisana BW 320 Tonometr

Náš tým podpory vyhledává užitečné produktové informace a odpovídá na často kladené otázky. Pokud v nich najdete nějakou nepřesnost, kontaktujte nás prostřednictvím našeho kontaktního formuláře.

Související produkty

Manuál

Medisana BU 584 Connect Tonometr

Manuál

Medisana BW 315 Tonometr

Manuál

Medisana BW 335 Tonometr

Manuál

Medisana BU 582 Tonometr

Manuál

Medisana BU 512 Tonometr

Manuál

Medisana BU 530 Connect Tonometr

Manuál

Medisana BU 580 Connect Tonometr

Manuál

Medisana BU 570 Connect Tonometr

Související kategorie
