Manuál

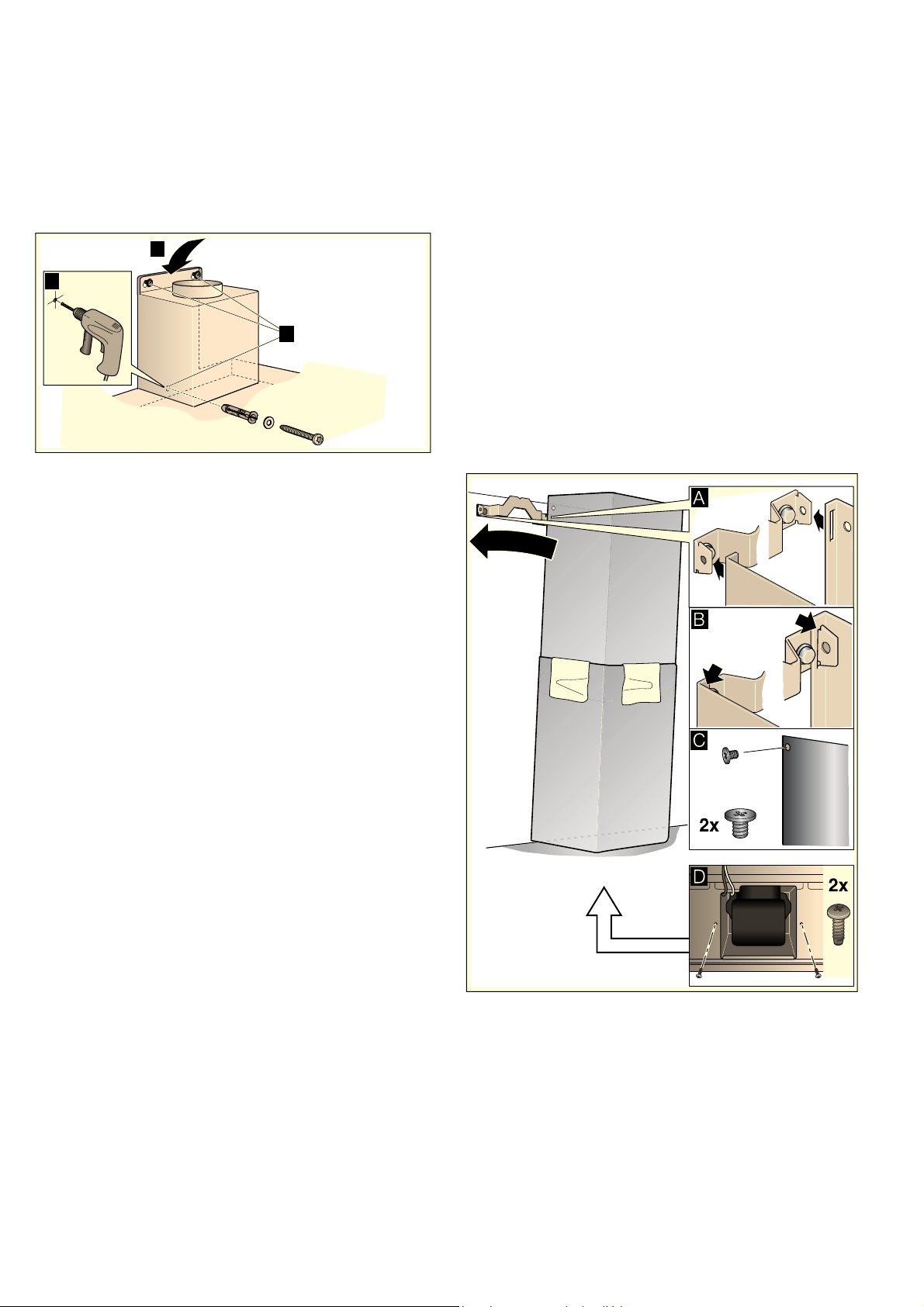

Dokončení instalace spotřebiče

1. Vyvrtejte otvor pro pojistný šroub o Ø 8 mm a hloubce

80 mm a zatlačte do něj hmoždinku tak, aby byla zarovnaná

se zdí.

2. Stáhněte ze spotřebiče ochrannou fólii nejprve na zadní

straně a po montáži úplně.

3. Zavěste spotřebič. ©

4. Zašroubujte pojistný šroub – s podložkou – a pevně utáhněte

všechny šrouby.

Odvětrávací vedení

Upozornění: Výrobce spotřebiče nepřebírá záruku za

reklamace, které jsou způsobené vedením trubek.

■ Spotřebič dosáhne optimálního výkonu při krátké, rovné

trubce pro odvod vzduchu s co možná největším průměrem.

■ V případě dlouhých, nerovných trubek pro odvod vzduchu,

příliš velkém počtu kolen nebo průměru trubky, který je menší

než 150 mm, není dosaženo optimálního výkonu odsávání

a ventilátor je hlučnější.

■ Trubky nebo hadice pro odvod vzduchu musí být

z nehořlavého materiálu.

Kruhové trubky

Doporučujeme vnitřní průměr 150 mm, minimálně ale 120 mm.

Ploché kanály

Vnitřní průřez musí odpovídat průměru kruhových trubek.

Ø 150 mm cca 177 cm

Ø 120 mm cca 113 cm

■ Ploché kanály by neměly mít ostré ohyby.

■ Při odlišném průměru trubky nasaďte těsnicí proužek.

Zapojení spotřebiče

Napojení odvětrávání

Upozornění: Pokud použijete hliníkovou trubku, místo připojení

nejprve uhlaďte.

1. Trubku pro odvod vzduchu připevněte přímo k odsávacímu

hrdlu.

2. Připojte ji k odvětrávacímu otvoru.

3. Místa spojů vhodným způsobem utěsněte.

Elektrické připojení

1. Zapojte síťovou zástrčku do zásuvky s ochranným kolíkem.

2. V případě potřeby pevného připojení se řiďte pokyny

v kapitole Elektrické připojení.

Montáž komínového krytu

: Nebezpečí úrazu!

Součásti uvnitř spotřebiče mohou mít ostré hrany. Noste

ochranné rukavice.

1. Oddělte od sebe komínové obložení.

Předtím stáhněte lepicí pásku

2. Stáhněte ochranné fólie z obou komínových obložení.

3. Komínové obložení do sebe zasuňte.

Upozornění

■ Abyste zabránili poškrábání, přes hrany vnějšího

komínového obložení položte ochranný papír.

■ Drážky vnitřního komínového obložení musí směřovat dolů.

4. Nasaďte komínové obložení na spotřebič.

5. Vnitřní komínové obložení posuňte nahoru a vlevo a vpravo

ho zavěste na přídržný úhelník.

6. Komínové obložení nechte dole zaskočit. ©

7. Komínové obložení přišroubujte dvěma šrouby na stranách k

přídržnému úhelníku.

8. Upevněte vnější komínové obložení dvěma šrouby zespodu

na spotřebič.

Stáhnout manuál v český (PDF, 1.58 MB)
