Manuál Extol ECS 45-405 Motorová pila

Manuál

EXTOL PREMIUM

9

EXTOL PREMIUM

8

POZOR:

Pokud použijete jiný typ lišty než je doporučený a mazací

otvor lišty nebude proti mazacímu otvoru pily, může

dojít k poškození lišty a/nebo řetězu! Na tuto závadu se

nevztahuje záruka.

7. Umístněte zpět boční kryt. Je třeba dbát na to, aby

kolík napínacího šroubu zapadl do otvoru v liště.

Zjistíte to tak, že s lištou nejde posunovat dopředu

ani dozadu a kryt lze úplně nasadit s minimálním

odporem. Pokud nejde kolík zasunout do otvorů v liš-

tě, je nutno pomocí šroubováku nastavit kolík proti

otvoru v liště otáčením napínacího šroubu.

8. Před započetím práce je zapotřebí správně řetěz

napnout (viz kapitola Napínání řetězu)

9. Pomocí přiloženého klíče pevně utáhněte obě matice.

SEŘÍZENÍ NAPNUTÍ ŘETĚZU

Správné napnutí řetězu je velmi důležité a je třeba ho

kontrolovat jak před startem, tak během činnosti.

Pokud budete věnovat čas správnému napnutí řetězu,

bude pila podávat lepší výkon a zároveň tím prodloužíte

její životnost.

VÝSTRAHA:

Při jakékoliv práci s řetězem, tedy i při seřizování jeho

napnutí, mějte vždy silné ochranné rukavice – hrozí

pořezání o ostré části!

Seřízení řetězu

1. Přidržte špičku řezací lišty a seřizovací šroub dotahuj-

te ve směru hodinových ručiček. Řetěz se začne napí-

nat. Zpětným otočením seřizovacího šroubu - proti

směru hodinových ručiček, snížíte napnutí řetězu.

Ověřte si, zda řetěz přiléhá po celé délce řetězové lišty.

2. Po seřízení řetězu stále držte špičku řezací lišty a pev-

ně dotáhněte lištu držící matice. Správně napnutý

řetěz pevně přiléhá po celé délce řezací lišty a lze za

něj zatáhnout rukou v rukavici a otočit jím v liště.

Poznámka: Za studena je správně napnutý řetěz možné

zvednout v prostřední části lišty z drážky o cca 5 mm. Za

tepla (zahřátím během provozu) se řetěz pily roztáhne

a povolí a potom existuje nebezpečí jeho úplného vysko-

čení z vodicí drážky. Po určité době práce je proto nezbyt-

né řetěz znovu napnout. Uvědomte si však, že jestliže

v zahřátém stavu provedete dopnutí řetězu, po ukončení

řezání je třeba jej opět povolit. V opačném případě bude

mít smrštění, ke kterému dojde při ochlazení řetězu, za

následek nadměrně vysoké napnutí, což může způsobit

poškození jednotlivých dílů stroje.

Pokud se řetěz pohybuje v liště velmi ztěžka či vůbec,

pak je nadměrně vypnutý. Bude třeba provést následující

úpravu:

1. Povolte lištu držící matice tak, že lze s nimi otáčet

rukou. Seřizovacím šroubem proti směru hodinových

ručiček opatrně snižujte napnutí řetězu. Řetězem

zároveň pohybujte dopředu a dozadu po vodící liště.

Pokračujte, dokud se řetěz nezačne volně pohybovat,

ale bude zároveň pevně zasazen v liště. Pokud bude

třeba řetěz opětovně trochu vypnout, otáčejte seřizo-

vacím šroubem ve směru hodinových ručiček.

2. Jakmile dosáhnete správného napnutí, podržte špič-

ku lišty a dotáhněte matice.

POZOR:

Zcela nový řetěz pily vyžaduje záběh v délce přibližně 5

minut. V této době je velmi důležité mazání řetězu. Po

záběhu zkontrolujte napnutí řetězu a v případě potřeby

jej napněte. U nově nasazených řetězů je třeba opětovně

seřídit jejich napnutí asi po pěti řezech. Je to normální jev

a postupně se budou intervaly seřizování zkracovat.

Pokud je řetěz příliš volný nebo naopak příliš napnutý,

pak se ozubené kolo, řezací lišta a ložiska klikové hřídele

rychleji opotřebují.

VII. Popis pily

1) bezpečnostní brzda řetězu

2) rukojeť šňůry startéru

3) kryt vzduchového filtru

4) sytič

5) pojistka plynové páky

6) zadní rukojeť

7) plynová páka

8) aretace plynu

9) STOP páčka - vypínač motoru

10) uzávěr nádrže pohonných hmot

11) šrouby pro nastavení karburátoru

12) uzávěr nádrže na olej řetězu

13) přední rukojeť

14) řetěz

15) pilová lišta

BEZPEČNOSTNÍ PRVKY PILY

Čísla před jednotlivými popisy odpovídají číslům

v předešlé legendě.

1) Páka bezpečnostní brzdy řetězu/ ochranný kryt ruky,

chrání levou ruku obsluhy pro případ, kdyby ruka

sklouzla při provozu pily z předního madla.

1) Brzda - je bezpečnostní prvek, který snižuje riziko

zranění způsobené zpětným odrazem tím, že ve

zlomcích vteřin zastaví pohybující se řetěz. Je aktivo-

vána pákou brzdy řetězu.

5) Bezpečnostní pojistka brání náhodné akceleraci

motoru. Nelze přidávat plyn (7), dokud nebude stisk-

nuta pojistka (5).

10) Páčka STOP okamžitě vypne motor . Při startu musí

být v poloze ON.

• Filtr na jiskry zachycuje saze a jiskry větší než 0,6 mm

vyletující z výfuku motoru. Použití tohoto filtru může

být dle místních předpisů povinné a je na odpovědnost

provozovatele.

• Zachycovač řetězu - snižuje riziko zranění pro případ,

že se řetěz přetrhne nebo vysmekne během řezání. Je

navržen tak, aby zachytil uvolněný řetěz v letu.

• Kryt tlumiče výfuku a spojky chrání ruce a případně

hořlavé materiály před stykem s horkým výfukem.

• Ozubená opěrka je ochranný prvek, který vám usnadní

řezání a pomáhá udržet stabilitu při vertikálním

vedení řezu.

Poznámka: důkladně si jednotlivé díly a jejich funkci

prostudujte a seznamte se s pilou.

VIII. Montáž

a uvedení do provozu

POTŘEBNÉ NÁŘADÍ PRO MONTÁŽ

Pro smontování řetězové pily budete potřebovat

následující nářadí:

1. Maticový klíč v kombinaci se šroubovákem

(součástí dodávky).

2. Silné pracovní rukavice (uživatel si obstará sám).

POŽADAVKY NA MONTÁŽ

Před použitím je třeba seřídit řetěz, naplnit palivovou

nádrž správně namíchanou směsí a olejovou nádrž

správným olejem. Před prvním pokusem o nastartování

pily si pročtěte kompletně celý návod. Zvláštní pozornost

věnujte bezpečnostním upozorněním. Manuál obsahuje

všeobecné informace jak pilu smontovat, používat

a provádět její údržbu.

INSTALACE ŘEZACÍ LIŠTY/

ŘETĚZU/KRYTU SPOJKY

VÝSTRAHA:

Při manipulaci s řetězem vždy noste ochranné pracovní

rukavice! Vždy používejte pouze doporučený typ lišty

a řetězu – při použití nevhodného typu může být pila

náchylná ke zpětnému vrhu!

Pila je vybavena zubovou opěrkou, nainstalovanou už

výrobcem – nikdy nepracujte bez této opěrky. Pokud je

nutno provést její výměnu musí být použita nová zubová

opěrka EXTOL určená pro tento typ pily.

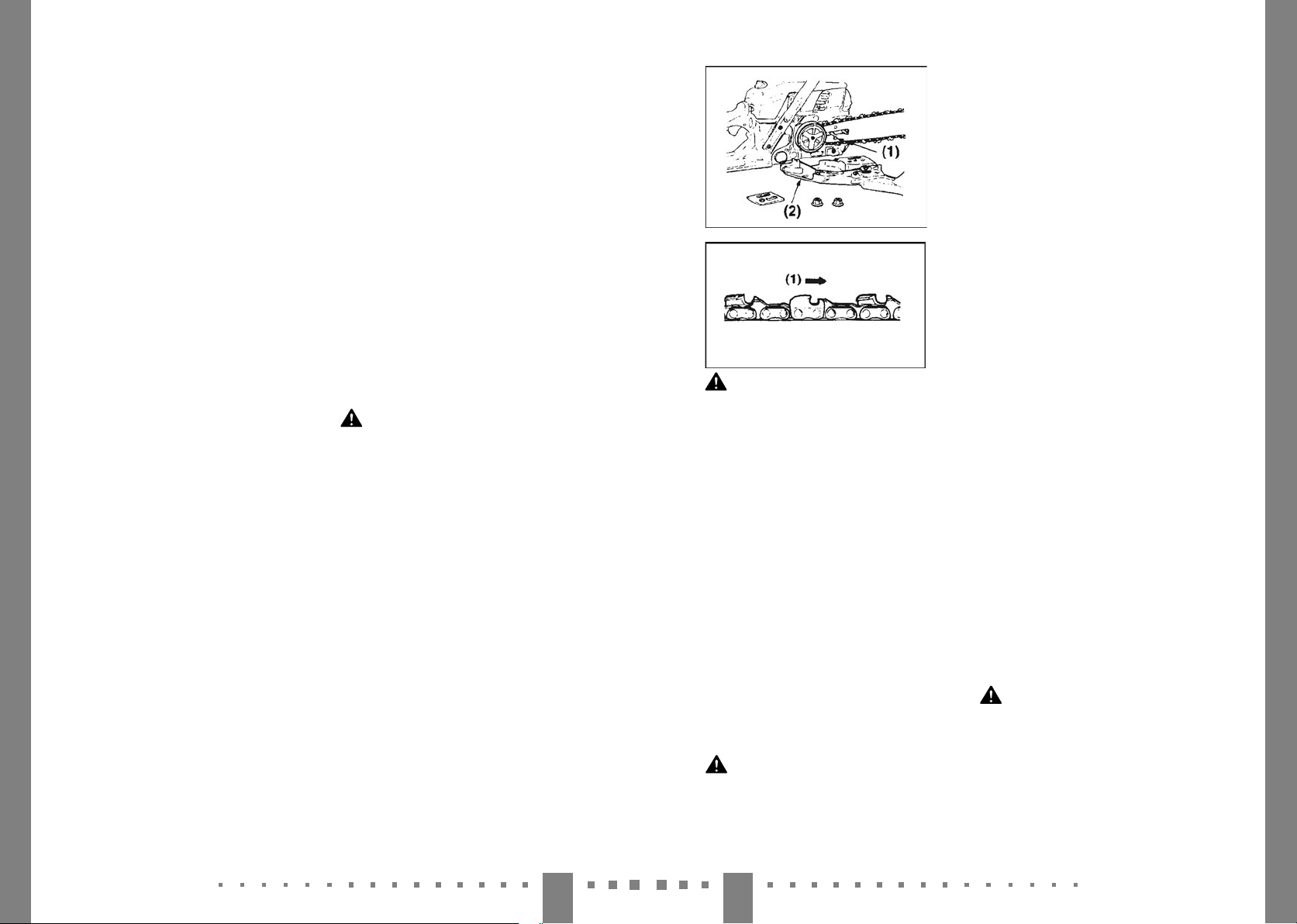

Instalace vodící lišty (obr. B a C):

Používejte zásadně originální nebo doporučenou vodící

lištu s otvorem pro olej, aby jak pro lištu, tak pro řetěz

fungoval samomazací systém.

1. Ověřte si, zda je bezpečnostní brzda řetězu v uvolněné

poloze.

2. Vyšroubujte matice ze šroubů (1) a sejměte kryt (2)

3. Otáčejte napínacím šroubem proti směru hodinových

ručiček a posuňte jej úplně dozadu.

4. Odstraňte provizorní plastovou vložku, která slouží

k vyplnění lištového prostoru při přepravě.

5. Řetěz vložte do drážky řetězové lišty a dejte přitom

pozor na správný směr řetězu (obr.C – směr řetězu na

horní hraně lišty).

6. Řetěz položte přes hnací řetězové kolo. Lištu nasaďte

na čepy (1) tak aby byl mazací otvor proti mazacímu

otvoru v tělese pily.

CZCZ

Obr. B

Obr. C
